JLSZKH-12W2高壓預付費計量一體式智能開關

JLSZK-12W本產品適用于交流50Hz、6-10kV電力系統中做預付費高壓計量或配網自動化工程中的自動重合器使用，其由真空斷路器及用于計量的干式電壓互感器、電流互感器組成，一體化安裝，結構簡單，箱體上部為真空斷路器室，下部為互感器室，外部裝有手動分合彈簧機構，控制箱分體安裝，也可按用戶要求加裝預付費電表做預付費計量用，亦可加裝YDG用電管理終端，利用手機直接控制斷路器，并可查詢實時的電力參數及開關狀態。

材質配置

不銹鋼，內置兩元件或三元件計量組合互感器，變比5A-600A可選，可選配看門狗智能開關，選配隔離

型號

JLSZKH-12W2/630-20

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

浙江川龍電氣有限公司為您提供10KV預付費計量箱JLSZKH-12W帶真空斷路器。10KV預付費計量箱JLSZK-12W帶真空斷路器。JLSZK-12W本產品適用于交流50Hz、6-10kV電力系統中做預付費高壓計量或配網自動化工程中的自動重合器使用，其由真空斷路器及用于計量的干式電壓互感器、電流互感器組成，一體化安裝，結構簡單，箱體上部為真空斷路器室，下部為互感器室，外部裝有手動分合彈簧機構，控制箱分體安裝，也可按用戶要求加裝預付費電表做預付費計量用，亦可加裝YDG用電管理終端，利用手機直接控制斷路器，并可查詢實時的電力參數及開關狀態。
結構簡介本產品由高壓真空斷路器和電流、電壓組合互感器及電表箱構成，電表箱內裝有預付費電表及開關控制電路，具有結構簡單，使用方便等特點。本產品采取預付費電表，插卡供電，欠費報警，無費自動停電，也可采用我公司預付費遠程控制系統，利用GSM或GPR手機遠方控制。
JLSZK-12W帶真空斷路器型預付費高壓計量箱本產品由于采用真空斷路器，可以在線路上開斷20kV以下線路的短路電流，也可以做配網自動化工程的重合器使用。本產品結構緊湊，安裝方
便，并采用計量與斷路器分體安裝，投資減少近50%
JLSZK-12W帶真空斷路器型預付費高壓計量箱正常使用條件：
環境空氣溫度不高于40℃，不低于-5℃，且 24h內平均溫度不超過35℃。
20℃時，相對濕度不高于 90%；40℃時，相對濕度不高于 50%。
海拔高度： 6～35kV整體式電能計量柜不超過1000m；
0.38kV整體式電能計量柜不超過2000m。
地震烈度不超過8度。
傾斜度：柜(箱)殼體傾斜不超過3°；
電能計量儀表傾斜不超過1°。
JLSZK-12W帶真空斷路器型預付費高壓計量箱是一種安裝單相電（220V）配電箱，主要用于民用建筑、商業網點的配電中。

功能原理

技術參數

斷路器主要技術參數

序號	名稱		單位	數據
1	額定電壓		kV	12
2	額定電流		A	630
3	工頻耐壓（1min）		kV	42
4	雷電沖擊耐壓（峰值）		kV	75
5	額定短路開斷電流		kA	12.5、16、20
6	額定短路關合電流（峰值）		kA	31.5、40、50
7	額定峰值耐受電流		kA	31.5、40、50
8	4S短時耐受電流		kA	12.5、16、20
9	額定操作順序			分-0.3S-合分-180S-合分
10	額定短路開斷電流開斷次數		次	30
11	機械壽命		次	10000
12	儲能電機額定電壓		V	DC或AC220、110
13	額定操作電壓（配專用彈簧操作機構）	分閘線圈	V	DC或AC220、DC110
13	額定操作電壓（配專用彈簧操作機構）	合閘線圈	V	DC或AC220、DC110
14	過流脫扣器額定電流		A	5
15	動靜觸頭允許磨損厚度		mm	3
16	質量		kg	230

2、斷路器調整后達到的技術參數

序號	名稱		單位	數據
1	觸頭開距		Mm	11±1
2	觸頭超程		Mm	3±0.5
3	平均分閘速度		M/s	1.2±0.2
4	平均合閘速度		M/s	0.9±0.2
5	合閘彈跳時間		Ms	≤2
6	三相分閘不同期性		Ms	≤2
7	合閑時間（配彈簧操動機構電動合閘）		S	0.03-0.5
8	分閘時間（配彈簧操動機構電動分閘）	最高及額定操作電壓	S	0.03-0.5
8	分閘時間（配彈簧操動機構電動分閘）	最低操作電壓	S	0.05-0.07
9	每相回路直流電阻		μΩ	≤180
10	相向中心距離（箱內)		Mm	175±2

結構尺寸

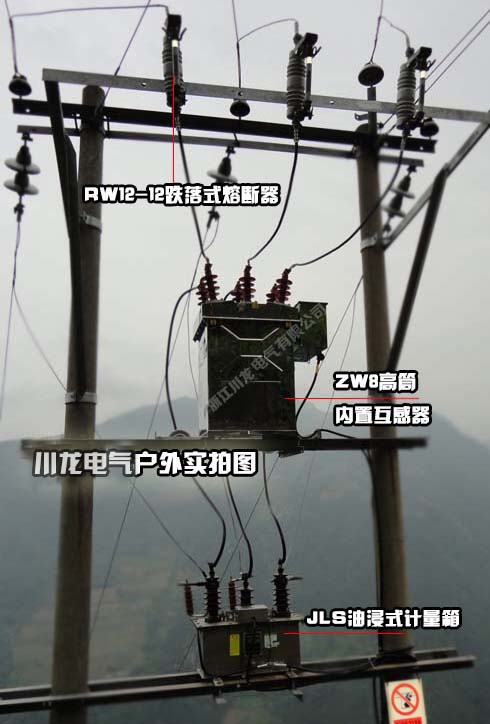

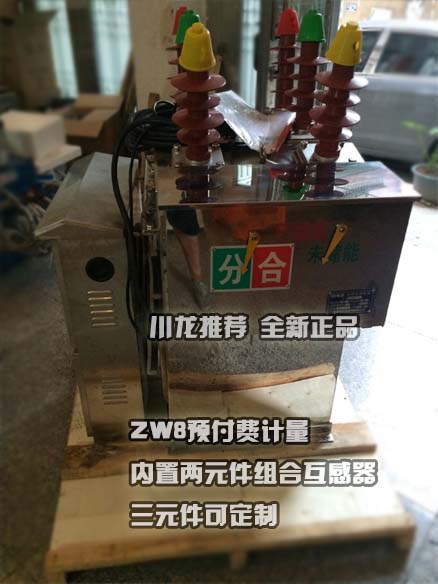

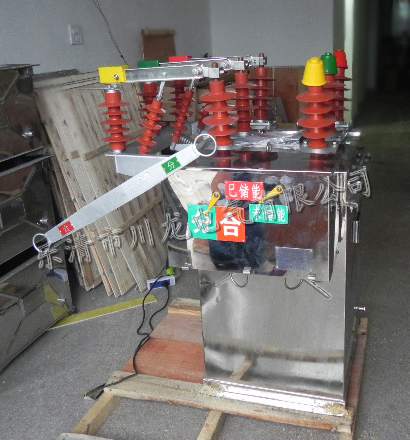

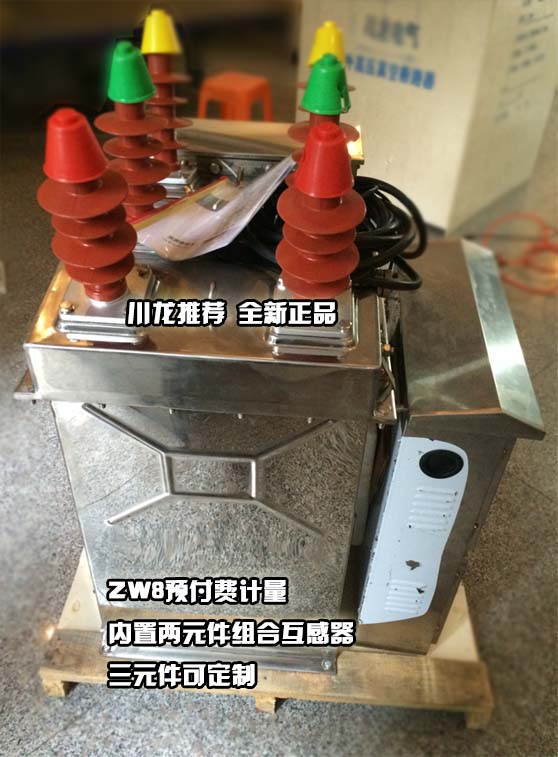

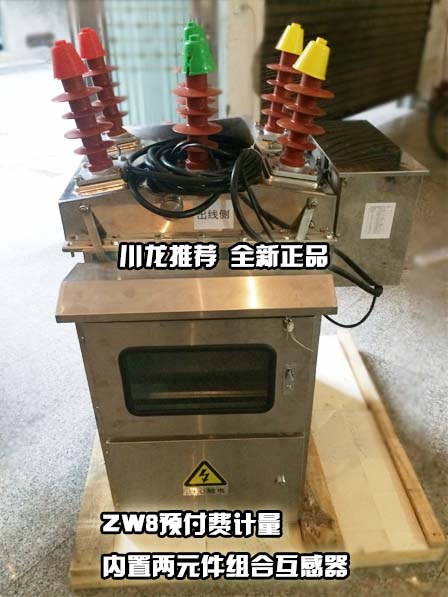

產品實拍
