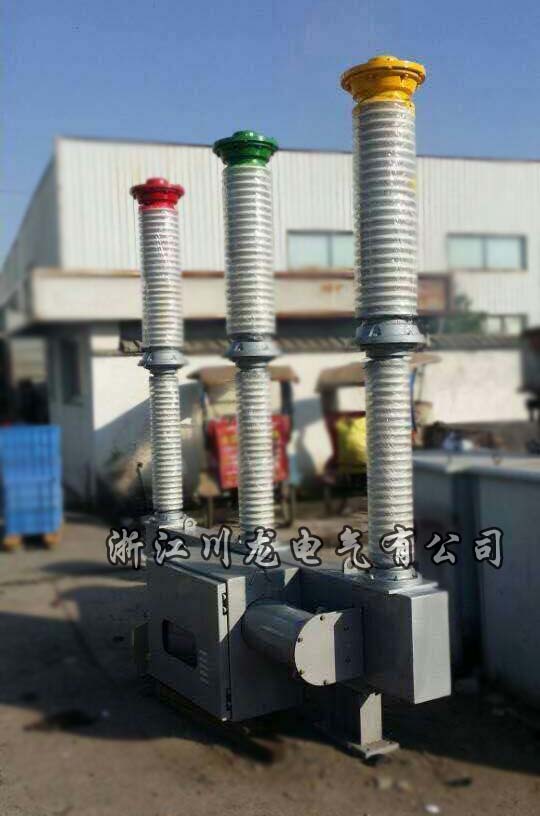

LW9-72.5瓷柱式高壓交流六氟化硫斷路器

LW9-72.5瓷柱式高壓交流六氟化硫斷路器配CT20彈簧操動機構，采用自能滅弧原理，為單斷口結構，每臺斷路器的三極裝于一個框架上通過傳動機構實現三相機械聯動。電控可實現遠方和就地操作。

材質配置

瓷柱式

型號

LW9-72.5/2500A

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

產品簡介：
    LW9-72.5瓷柱式高壓交流六氟化硫斷路器配CT20彈簧操動機構，采用自能滅弧原理，為單斷口結構，每臺斷路器的三極裝于一個框架上通過傳動機構實現三相機械聯動。電控可實現遠方和就地操作。

產品主要技術參數
序號 項 目 LW9-72.5
1 額定電壓 kV 72.5
2 額定電流 A 3150
3 額定短路開斷電流 kA 31.5
4 額定短時耐受電流 kA 31.5(4s)
5 額定峰值耐受電流 kA 80
6 額定雷電沖擊耐受電壓 kV 斷口 350+60對地 350
7 額定1min工頻耐受電壓 kV 斷口 160+42對地 160
8 機構型號 CT20彈簧操動機構
產品應用：
    LW9-72.5瓷柱式高壓交流六氟化硫斷路器產品性能可靠，運行穩定，三極機械聯動操作，可適應我國各種環境條件的要求。
產品性能特點
1）. 優良的開斷性能
2）．較長的電壽命
3）．可靠的絕緣性能
4）．較長的機械壽命
5）．運行安全可靠，維護工作量小

名稱			單位	LW9-72.5	LW25-126/145	LW25-252	LW15B-252 LW15-252
額定電壓			kV	72.5	126/145	252	252
額定頻率			Hz	50	50	50	50
額定電流			A	3150,4000	2000,3150	4000	3150,4000
額定開斷電流			kA	25,31.5	40/31.5	40	50
額定關合電流			kA	80	100/80	100	125
額定短時耐受電流及持續時間			kA	31.5(4s)	40(4s)/31.5(4s)	40(4s)	50(4s)
額定峰值耐受電流			kA	80	100/80	100	125
近區故障開斷電流			kA		le×90% le×75%
額定失步開斷電流			kA		le×25%
爬電比距			cm/kV	3.1	2.5, 3.1
1分鐘工頻耐受電壓	干試	斷口	kV	160+42	315	395+145
		對地		160	275	460
		極間		160	275	---
	濕試	斷口	kV	160+42	275	395+145
		對地		160	275	460
		極間		160	275	---
額定雷電沖擊耐受電壓		斷口	kV	410	650/750	950+206
		對地		350	550/650	1050
		極間		350	550/650	---
5分鐘零表壓工頻耐受電壓			kV	84	95/124	189	189
合閘時間			ms	≤150	≤150	≤110	≤100
分閘時間			ms	≤30	≤30(重合閘二分≤35)	≤30	≤25
開斷時間			ms	≤60	≤60	≤60	≤60
合分時間			ms	40-60	40-60	50-70	40-60
操作不同期時間極間		分	ms	≤2	≤2	≤2	≤2
操作不同期時間極間		合	ms	≤4
額定重合閘操作循環				分-0.3s-合分-180s-合分 O-0.3s-CO-180s-CO
氣體額定壓力			MPa	0.5;0.4	0.5	0.6	0.6
SF6氣體報警/閉鎖壓力			MPa	0.45/0.40, 0.35/0.30	0.45/0.40	0.55/0.50	0.55/0.50
SF6氣體年漏氣率			%	≤0.5	≤0.5	≤0.5	≤0.5
每極斷口數			個	1	1	1	1
機械壽命			次	3000	3000	3000	3000
接線端子水平縱向拉力			N	790	1250	1500	1500
接線端子水平橫向拉力			N	750	750	1000	1000
接線端垂直方向拉力			N	750	1000	1250	1250
主回路電阻			μΩ	≤50	≤45	≤45	≤42
配用機構				彈簧操動機構	彈簧操動機構	彈簧機構或液壓機構	液壓機構或氣動機構
每臺斷路器沖入SF6氣體重量			kg	4	6	30	30
每臺斷路器重量			kg	1000	1400	3500	4000/4500
符合標準				GB/T1984.IEC60056

LW24- 40.5/72.5戶外高壓交流罐式六氟化硫斷路器參數表

名稱		單位	LW24-40.5	LW24-70.5
額定電壓		kV	40.5	70.5
額定電流		A	1250,2000,2500,3150
額定頻率		Hz	50
額定短路開斷電流		kA	40	31.5
額定短時耐受電流及持續時間		kA/s	40/4	31.5/4
額定峰值耐受電流		kA	100	80
額定關合電流(峰值)		kA	100	80
額定短時工頻耐受電壓(有效值)	斷口	kV	95+23.4	160+42
	對地		95	160
額定雷電沖擊耐受電壓	斷口	kV	185+33	350+59
	對地		185	350
爬電比距		mm/kV	31	31
全開斷時間		ms	≤60
固有分閘時間		ms	≤30
合閘時間		ms	≤100
機械壽命		次	10000
額定操作順序			O-0.3s-CO-180s-CO 或 O-15s-CO
SF6氣體額定壓力		MPa	0.50，0.40
SF6氣體報警/閉鎖壓力		MPa	0.45/0.40，0.35/0.30
控制回路額定電壓		V	DC220/110
儲能電機回路額定電壓		V	DC220/110　　　　AC220/110
額定背對背電容器組開斷電流		A	1500,2000	2000
額定短路開斷電流開斷次數		次	20
額定并聯電抗器切合電流		A	1600,2000	1500
