ZW43-12真空斷路器具有過載及短路保護功能，滿足控制，測量要求，還可實現遠方控制，監視等。適用于變電站及工礦企業配電系統中作為保護和控制之用及農村電網中頻繁操作場所。

二.產品型號

ZW43-12G/T630-20

Z:真空斷路器；W---戶外；43---設計序號；12KV----額定電壓（KV）；G----帶隔離刀閘；T----彈簧操作機構（訂貨時手動操作或電動操作方式需說明）；

630A----額定電流（A）；20KA----額定短路開斷電流(KA)；

三.操作

1.斷路器經一新的小型化設計，采用全封閉結構，獨特的滅弧室封裝技術，密封性能好，有助于提高防潮、防凝露性能，適用于高溫、潮濕地區使用。

2.斷路器開斷性能穩定可靠，具有無燃燒和爆炸危險，安全、免維護、體積小、重量輕、使用壽命長等特點。

3.斷路器可裝設二相CT，輸出二相電流供職能控制進行信息分析，實現過流保護功能。

4.斷路器內裝有合閘涌流消除裝置（復合控制器），不但能避免涌流引起的誤動作，而且正常工作時果電流脫扣器線圈不帶電，從而小車了脫扣器抖動可能引起的誤動作。

5.斷路器也可配置智能開關控制器，設有三段式電流保護，零序保護，重合閘、速斷保護等多種保護功能，它支持多種通訊協議，允許選用多種通訊方式構成通訊網，即可對開關進行本地手動或遙控操作，也可通過通訊網實現遠方遙控，如配用相應的重合器或分段器控制裝置，可作為重合器或分段器使用。

6.操動機構密封在開關箱體內部，可以有效地避免開關因長期戶外環境下面引起的機構銹蝕。

7.操動機構新穎、簡單、運行可靠、體積小，機械壽命可達1萬次。

產品特點
　　真空滅弧室采用專利固封技術，體積小，壽命長，可靠性高，屏蔽罩外露；封裝在環氧樹脂內，耐氣候性好便于運輸
操作機構采用高可靠性的雙穩態永磁技術，結構簡單，無需維護保養，機械壽命可高達30000次；
環氧樹脂封裝：符合環保要求；已被廣泛驗證的戶外性能；耐臭氧和紫外線；堅固、輕、不易碎裂；
永磁機構：運動部件少；無須維護保養；應用雙穩態永磁技術；
采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；
手動分閘裝置：當控制系統出現故障時，可用手動分閘作緊急分斷操作，可靠開斷額定負荷電流；
位置檢測器：接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；
開關外殼采用不銹鋼或噴塑處理，耐腐蝕性、耐氣候性好；
可外加隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；
可與控制器配套實現遙控、遙測、遙信、遙調“四遙”功能。

功能原理

工作原理

1.儲能過程

拉動機構手動儲能拉環，或給機構電動儲能信號，電機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保持此能量。

2.合閘過程

合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂、連桿帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正常扣接使斷路器保持合閘狀態。

3.分閘過程

分閘室，拉動機械手動分閘拉環或機構電動分閘信號，機構的合閘報紙環節解扣，在觸頭壓力彈簧和分閘彈簧的作用下，機構輸出軸反向轉動，通過連桿，拐臂帶動滅弧室觸頭向下運動，懂靜觸頭分開，斷路器分閘。分閘狀態點開關分閘彈簧保持。

4.過流保護過程

配置電液互感器的斷路器，當流經斷路器主回路的電流超過互感器的額定值時，通過互感器副邊出5A電流，驅動機構內部過流脫扣器，斷路器分閘。

技術參數

結構尺寸

ZW43戶外高壓真空斷路器產品圖片及尺寸

ZW43-12真空斷路器(ZW32小型化斷路器)

ZW43真空斷路器雙隔離(ZW32小型化斷路器)

ZW43獨立零序看門狗斷路器

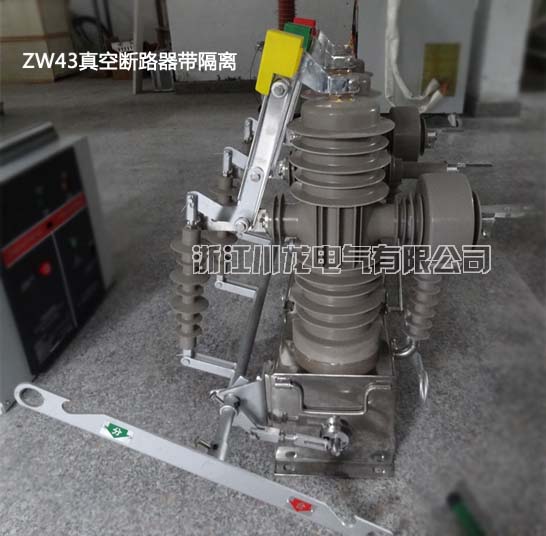

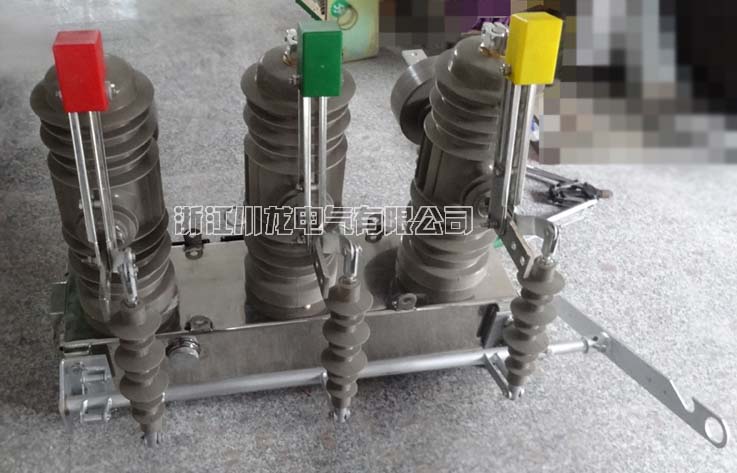

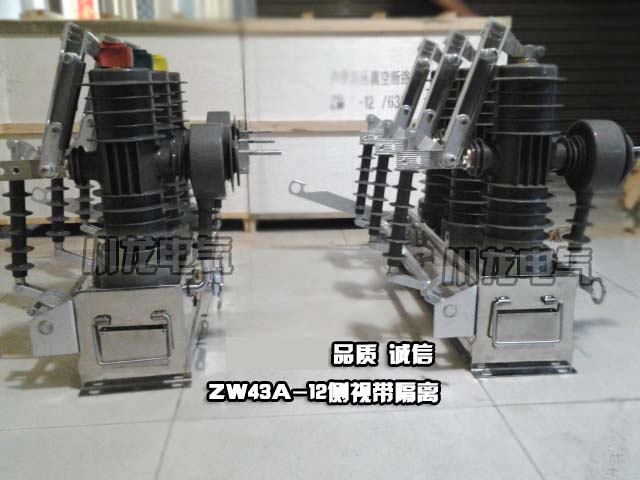

產品實拍
