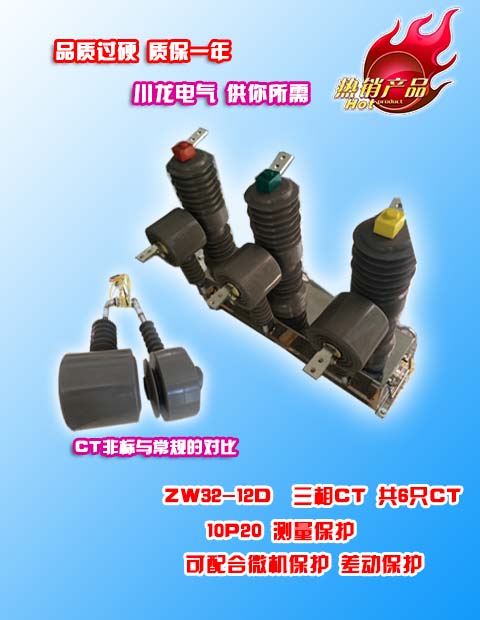

此款產品為不銹鋼殼體，電動DC/AC220V（可選配110V）交直流兩用，三相CT,共計6只CT，10P20，精準度可選0.2S級，0.5，具有速斷過流延時、保護，測量計量、脫扣保護功能。可配合微機保護，差動保護等。

客戶可自行配置三相多功能表配套實現開斷、關合配電系統負荷電流、過載電流和短路電流，并具有高精度高壓計量裝置，實現有功電能表、無功電能表、有功需量表、功率因數、預付費表、復費率表的所有計量、計算記賬功能。又可靈活預置多功能超負荷報警和自動斷電、缺相報警、記錄、自動抄表。以國際標準IC卡RS485接口，紅外通訊、大畫面液晶顯示多項技術，靈活預置多種功能，以IC卡或手持電腦為媒介實現用戶與供電部門計算機的信息傳輸。電力部門可根據本地具體情況自行選擇一種或多種傳輸方式，方便電力部門實現計算機網絡管理，從而適應對用戶有效及時地現代化科學管理需求。10千伏戶外高壓預付費斷路器ZW32-12Y、帶電表、插卡型本產品符合國家標準GB1984-2003、GB/T17215-2002、GB17201-1997;產品自帶操作電源，能可靠的為操作、信號、報警系統供電。

 1、使用環境;

2.1 海拔高度：不超過1000米（超過為高原型）
2.2周圍空氣溫度：-45℃~+40℃
2.3相對溫度：日平均不大于95%，月平均不大于90%
2.4風速：不超過35m/s
2.5無易燃、爆炸危險、化學腐蝕及劇烈振動場所。
2.6污染等級：III

 2、訂購須知：

1.產品型號、名稱、額定電壓、電流、開斷容量，保護CT變化。

2.組合互感器箱電流互感器變化，精確等級，電壓互感器變比，精確度，是否要求容量，三柱式五柱式。

3.控制線路技術要求。
4.是否配置外部連接電纜，規格、型號數量。
5.訂貨數量及附件。
6.配用手動或電動式操作機構，操作電壓AC110V、AC220V、DC110V、DC220V可選；如果客戶要求不帶組合互感器，原則上客戶自備操作電源。客戶特殊要求供方附帶操作電源。

功能原理

技術參數

結構尺寸

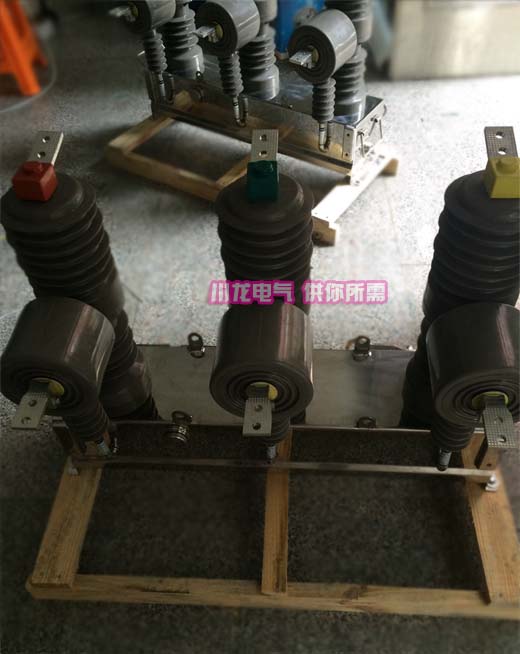

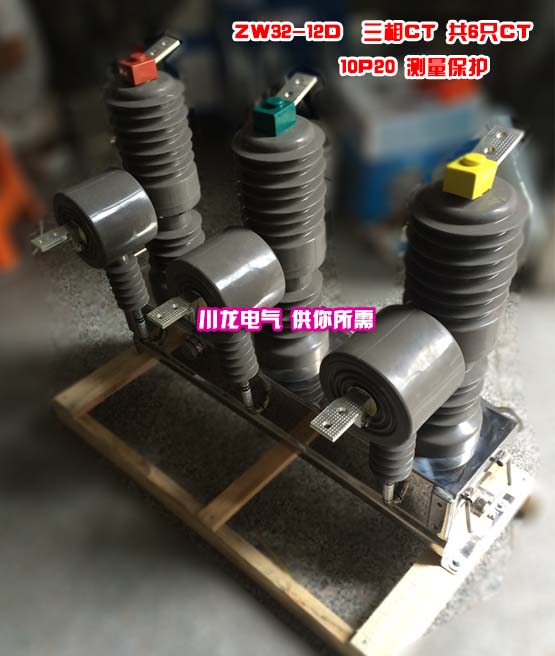

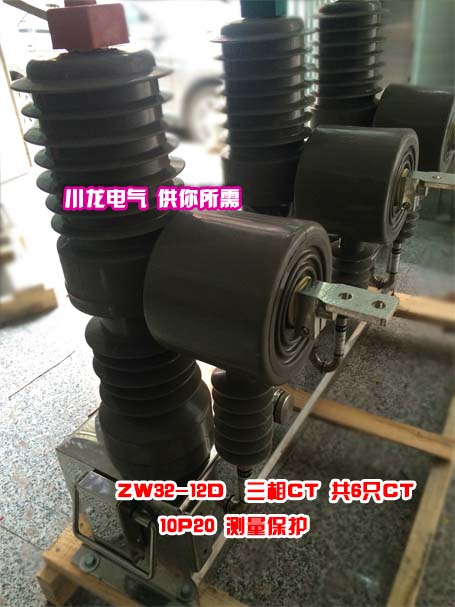

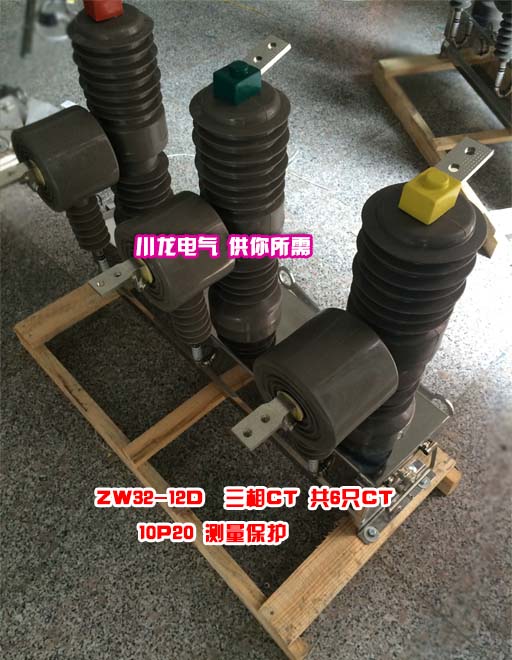

產品實拍
