ZN28-12戶內高壓真空斷路器

ZN28-12,ZN28A-12真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。產品符合GB1984-89標準，該產品總體結構為開關本體與操作機構一體安裝或開關本體與操作機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適應于各種固定式開關柜，如GG-1A（Z）XGN2A10（Z）等。

材質配置

鐵殼噴塑。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適應于各種固定式開關柜，如GG-1A（Z）XGN2A10（Z）等。該產品可配用CD17、CD10A型直流電磁操動機構和CT17、CT19型彈簧儲能式操動機構.

型號

ZN28-12/630-20

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

ZN28-12,ZN28A-12真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。產品符合GB1984-89標準，該產品總體結構為開關本體與操作機構一體安裝或開關本體與操作機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適應于各種固定式開關柜，如GG-1A（Z）XGN2A10（Z）等。該產品可配用CD17、CD10A型直流電磁操動機構和CT17、CT19型彈簧儲能式操動機構.

1.使用范圍

　　ZN28-12系列戶內高壓真空斷路器（以下簡稱斷路器），是三相交流50Hz、額定電壓12KV的戶內設備，可供工礦企業、發電廠及變電站作電氣設施的保護和控制之用。

該斷路器裝有CT19彈簧操動機構或CD17電磁操動機構，既可單獨安裝使用，也可裝入固定柜或箱式柜中使用，并且適用于頻繁操作及比較苛刻的工作條件。

功能原理

技術參數

序號	名稱		單位	數據
				20kA	25kA	31.5kA	40kA
1	額定電壓		kV
2	額定電流		A	630,1000,1250	1250,1600	1250,1600 2000,2500	1600,2500,3150
3	額定短路開斷電流		kA	20	25	31.5	40
4	額定短路開合電流（峰值）		kA	50	63	80	100
5	額定峰值耐受電流		kA	50	63	80	100
6	4S額定短時耐受電流		kA	20	25	31.5	40
7	額定絕緣水平	工頻耐壓（額定開斷前后）	kV	42(斷 48)
		沖擊耐壓（額定開斷前后）		75(斷 84)
8	額定操作順序			分-0.3S-合分-180S-合分
9	機械壽命		次	10000
10	額定短路開斷電流開斷次數		次	30			20
11	操動機構額定合閘電壓（直流）		V	110,220		220
12	操動機構額定合閘電流（直流）		A	71			128
13	操動機構額定分閘電壓（直流）		V	110,220
14	操動機構額定分閘電流（直流）		V	71			128
15	觸頭開距		mm	11±1
16	超行程（觸頭彈簧壓縮長度）		mm	4±1
17	三相分、合閘不同期性		ms	≤2
18	觸頭合閘彈跳時間		ms	≤2
19	平均分閘速度（剛分6mm高）		m/s	1.2±0.3
20	平均合閘速度		m/s	0.6±0.2
21	分閘時間	最高操作電壓下	s	≤0.06
		最低操作電壓下		≤0.08
22	合閘時間		s	≤0.2
23	各相主回路電阻		μΩ	≤40			≤20
24	動靜觸頭允許磨損累積厚度		mm	3
25	油緩沖器緩沖行程		mm	10

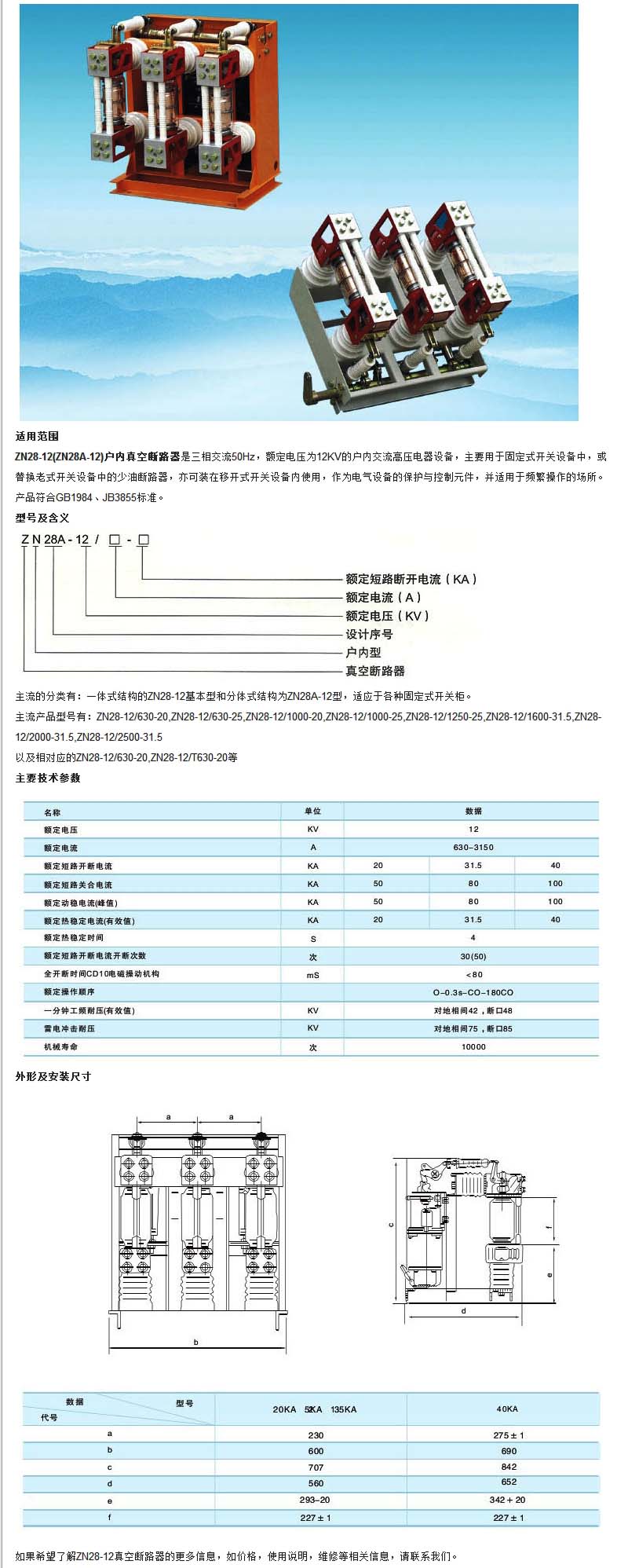

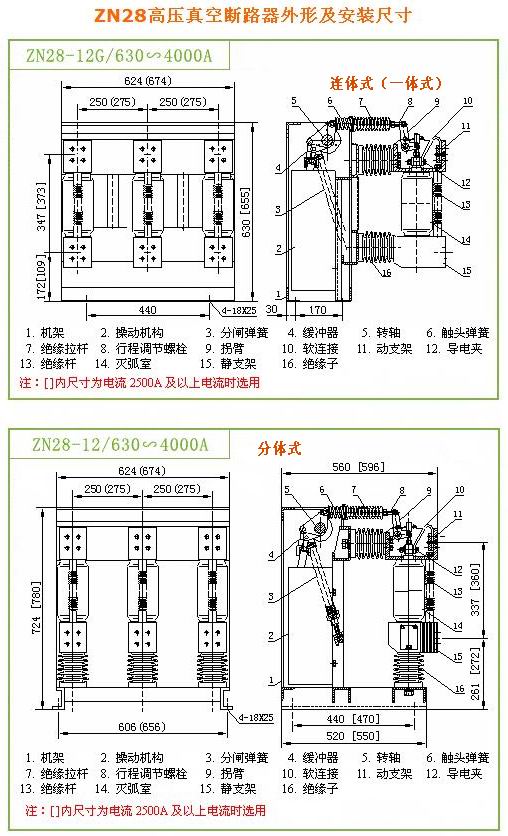

結構尺寸

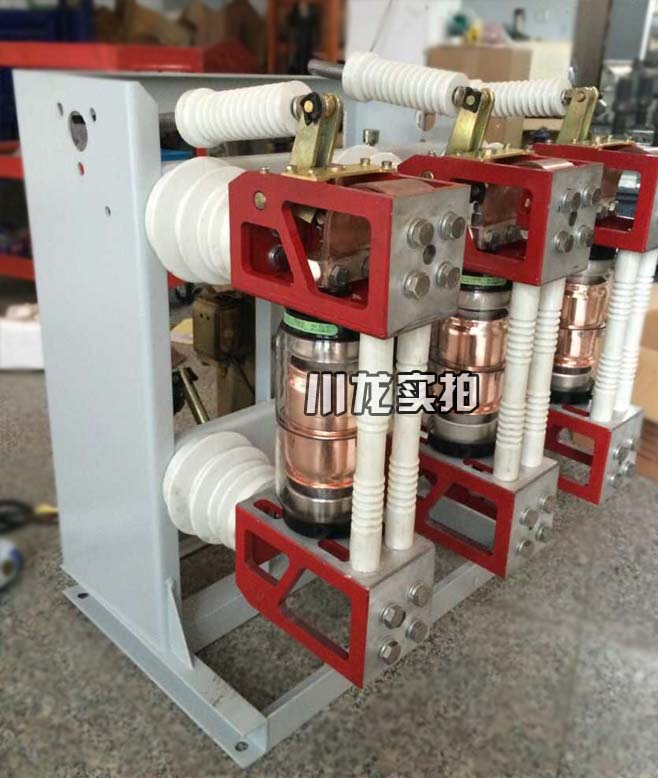

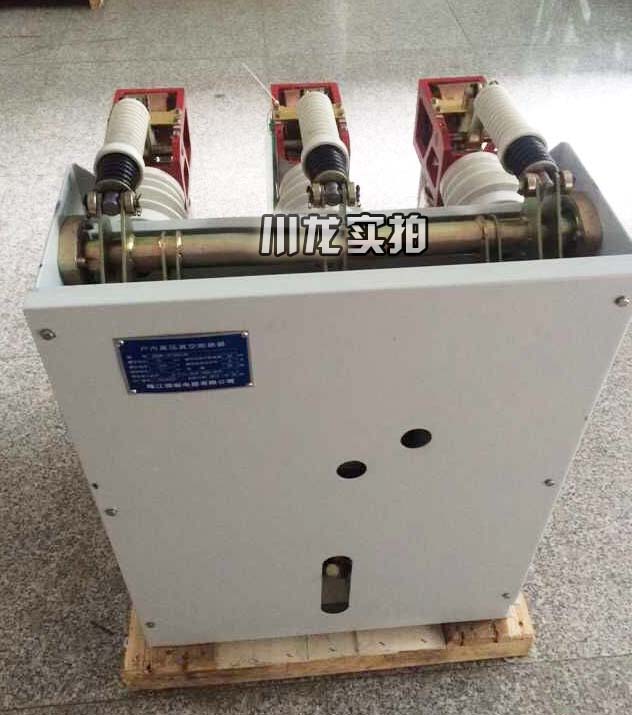

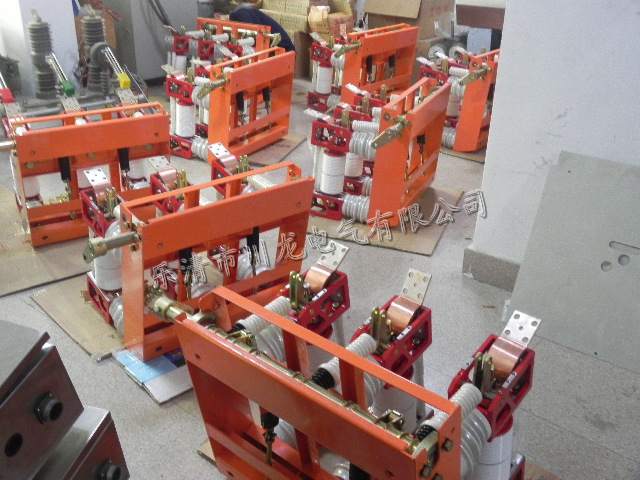

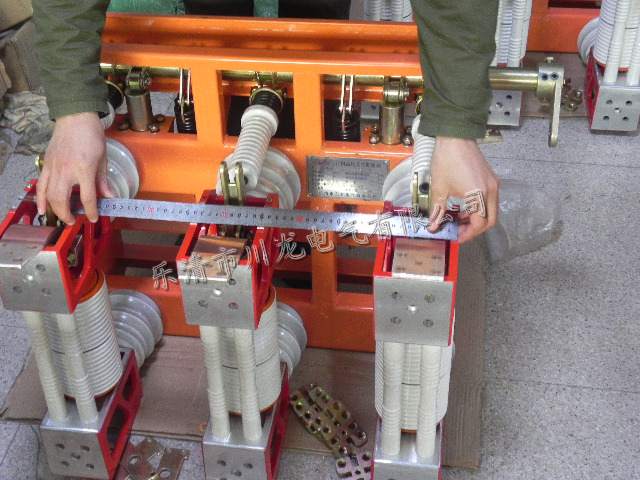

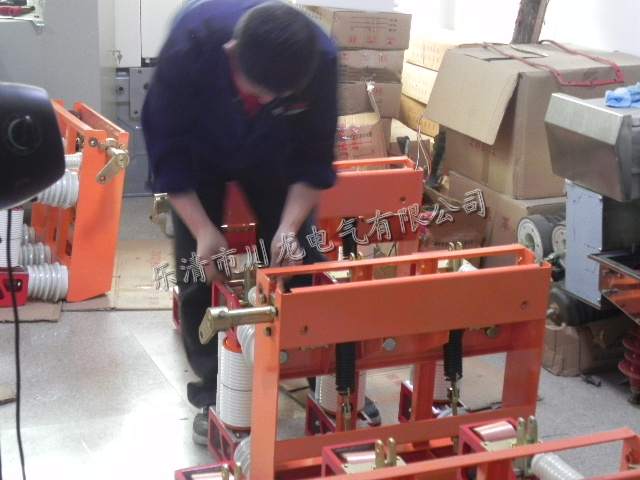

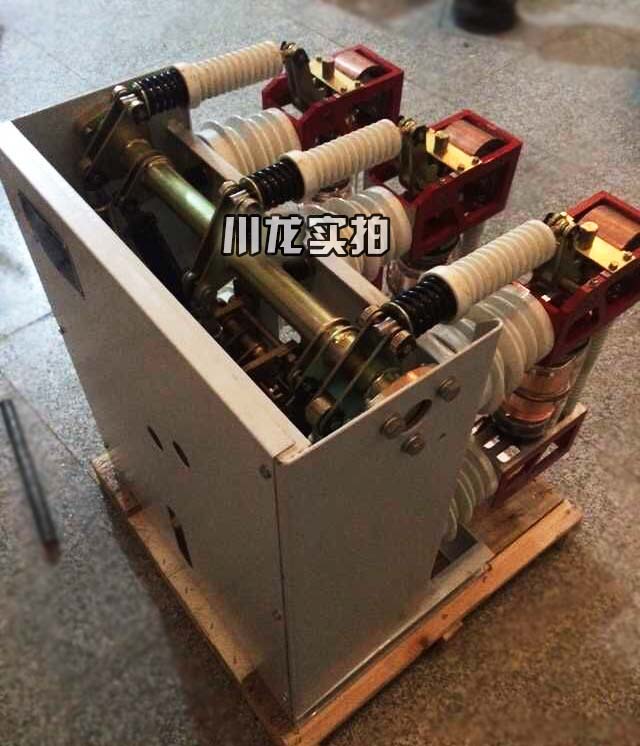

產品實拍
