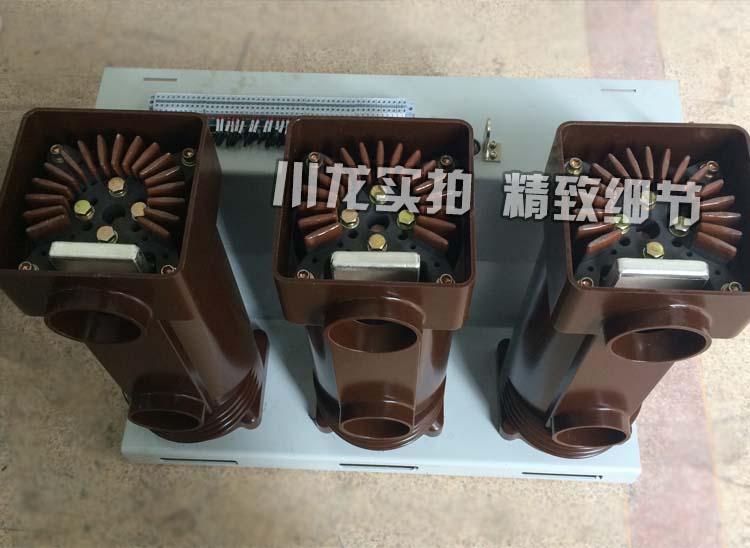

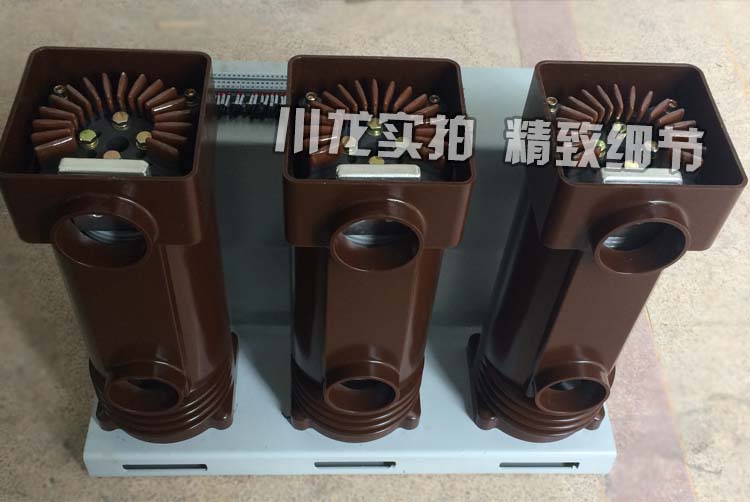

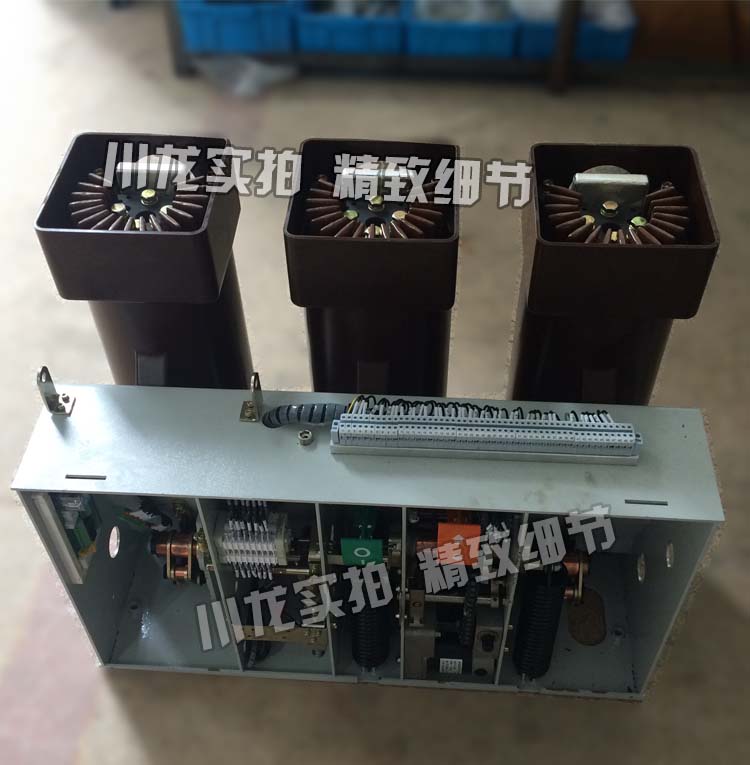

VS1-12真空斷路器【VS1-12/1600-31.5】
VS1-12型真空斷路器系戶內高壓開關設備，適用于額定電壓12kV、頻率50Hz的三相電力系統 中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于頻繁操作的場所。
【VS1-12/1600-31.5】主要用途
ZN63-12(VS1)型戶內高壓真空斷路器，系三相交流50Hz額定電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
真空斷路器【VS1-12/1600-31.5】性能
VS1真空斷路器可在工作電流范圍內進行頻繁的操作或多次開斷短路電流;機械壽命可高達30,000次，滿容量
短路電流開斷次數可達50次。
VS1真空斷路器適于重合閘操作并有極高的操作可靠性與使用壽命。
VS1真空斷路器(普通型)采用了立式的絕緣筒防御各種氣候的影響;且在維護和保養方面，通常僅需對操作機構做間或性的清掃或潤滑。
VS1真空斷路器(極柱型)采用了固體絕緣結構—集成固封極柱，實現了免維護。
VS1真空斷路器在開關柜內的安裝形式既可以是固定式，也可以是可抽出式的，還可安裝于框架上使用

真空斷路器【VS1-12/1600-31.5】使用環境
1 周圍
溫度：上限+40℃，下限-40℃;
2 海拔高度：≤2000m(若需增高海拔，則額定絕緣水平相應提高)；
3 振幅：地震列度不超過8度；
4  相對濕度日平均值不大于95%，月平均值不大于90%；
5 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
【VS1-12/1600-31.5】斷路器直流電阻增大
由于真空滅弧室的觸頭為對接式，觸頭接觸電阻過大在載流時觸頭容易發熱，不利于導電和開斷電路，所以接觸電阻值必須小于出廠說明書要求。觸頭彈簧的壓力對接觸電阻有很大影響，必須在超行程合格情況下測量。接觸電阻值的逐漸增大也能反映出觸頭電磨損情況，是相輔相成的。觸頭電磨損和斷路器觸頭開距的變化，是造成斷路器直流電阻增大的根本原因。
斷路器滅弧室不能斷開
在正常情況下，無論是手動分閘操作還是保護動作跳閘，斷路器均能有效斷開電路，切斷電流。
真空斷路器的滅弧原理與其他型式斷路器不同，是指觸頭在真空中關合、開斷的開關設備，也就是利用真空作為絕緣及滅弧介質的斷路器。真空泡的真空度下降，真空泡內會有一定的電離現象，并由此產生電離子，使滅弧室內絕緣下降，導致斷路器不能正常開斷。
【VS1-12/1600-31.5】真空斷路器工作原理
以最常用的為例
1.電機回路，主要是儲能給合閘提供能量的。
2.合閘回路是用來合閘的。
3.分閘回路用來分閘。
4.防跳電磁鐵回路主要是防止合閘后合閘開關未斷開，當發生事故時跳閘后又合閘，造成跳躍式分合閘，發生危險。
5.輔助回路是提供輔助觸點的。
6.閉鎖回路用于兩臺以上斷路器的連鎖。
7 其他輔助觸點
電機儲能點用于連接電機儲能指示燈，試驗位置和工作位置微動開關，提供位置信號的。
本公司還供應上述產品的同類產品：VS1-12/1250-25kA,VS1-12/1250-31.5kA,VS1-12/630-25kA
