鐵殼噴塑
型號LW16-40.5 LW36-40.5 LW8A-40.5
全國24小時銷售熱線:
13616630771

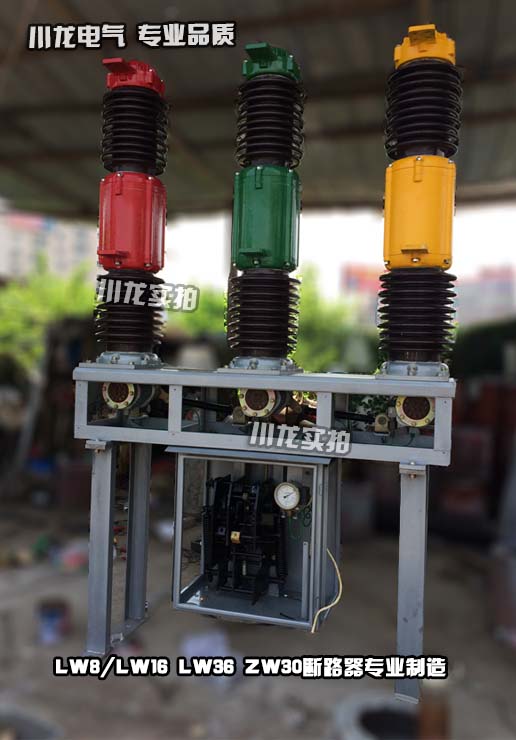

LW16-40.5型六氟化硫斷路器是三相交流50Hz戶外高壓電器設備，適用于40.5KV輸配電系統的控制和保護，也可用作聯絡斷路器及開合電容器組場合。
鐵殼LW16-40.5/1250-25 操作電壓交流/直流110V-220V可選
鐵殼LW16-40.5/1250-31.5 操作電壓交流/直流110V-220V可選
2、主要特點
產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修 不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。斷路器符合國家標準GB1984-89《交流高壓斷路器》和國際電工委員會標準IEC56出版物《高壓交流斷路器》的要求。該產品配用CT14型彈簧機構。
| 序號 | 項目名稱 | 參數 |
| 1 | 額定電壓（kV） | 40.5 |
| 2 | 額定電流（A） | 2000 |
| 3 | 額定短路開斷電流（kA） | 31.5 |
| 4 | 額定失步開斷電流（kA） | 7.9 |
| 5 | 額定開合單個電容器組電流（A） | 400 |
| 6 | 額定操作順序 | 分-0.3s-合分-180s-合分 |
| 7 | SF6氣體額定充氣壓力（MPa） | 0.45 |
| 8 | 分閘時間 | ≤60 |
| 9 | 合閘時間 | ≤100 |
| 10 | 剛分速度（m/s） | 3.4 |
| 11 | 剛合速度（m/s） | 3.2 |
| 12 | 斷路器重量 | 1400 |
4 、CT14彈簧機構主要參數
| 合閘線圈 | a.c.220V,3.5A | d.c.110V,3.6A | d.c.220V,1.8A |
| 分閘線圈 | a.c.220V,3.5A | d.c.110V,4.8A | d.c.220V,2.4A |
| 電動機 | a.c.220V,5A | d.c.220V,5A | d.c.110V,10A |
| 儲能時間 | ≤15s | ||
5、使用環境條件
[1] 海拔高度：≤3000m。
[2] 環境溫度：-30℃～+40℃。
[3] 污穢等級：Ⅱ級、Ⅲ級、Ⅳ級。
[4] 相對濕度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 風壓：不大于700Pa（相當于34m/s）。
[6] 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。
6、訂貨注意事項：
訂貨時請注明機構中儲能電動機以及分、合閘線圈的操作電壓；電流互感器規格型號及接線要求（正常情況下按K1-K4接線）；
所配專用工具及備件數量。是否需要過渡支架。
