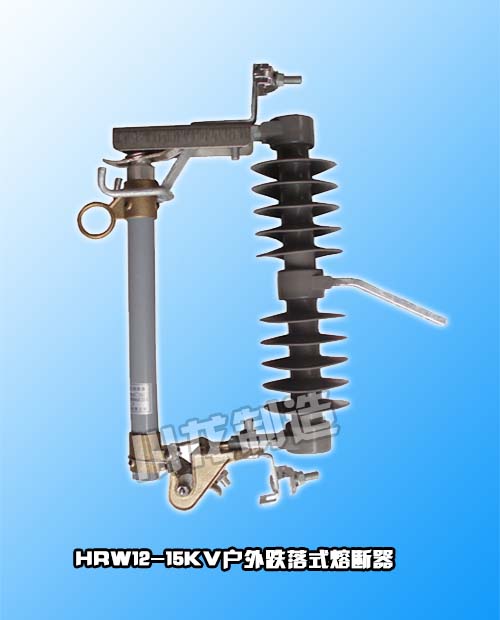

HRW12-15KV戶外高壓跌落式熔斷器

跌落式熔斷器是配電線路分支線和配電變壓器最常見的一種短路保護開關。它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。

材質配置

硅膠支柱

型號

HRW12-15KV/200A

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

由于跌落式熔斷器型號眾多，因此在選型號時請和我們客服人員溝通確認。我公司常見的型號有：RW3、RW4、RW5、RW7、RW10、RW11、RW12等。額定電壓從10KV到40.5KV不等。額定電流100A,200A常見兩種。熔絲選用規格參考3A 5A 7.5A 10A 15A 20A 30A 40A 50A 60A 75A 100A 150A 200A等。

跌落式熔斷器是配電線路分支線和配電變壓器最常見的一種短路保護開關。它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。安裝在配電線路分支上，可縮小停電范圍。因其有一個明顯的斷開點，具有了隔離開關的功能，給檢修線路和設備創造了一個安全作業環境，增加了檢修人員的安全性。帶拉負荷的跌落式熔斷器，還配有彈性輔助觸頭和滅弧罩，用以分合額定負荷電流。
用途及執行標準：
本產品使用于10～35kV配電線路分支線和配電變壓器一次側，用于過載和短路保護，分合額定負荷電流。
本產品型號按JB/T8321-1996《交流高壓熔斷器型號編制辦法》的規定進行編制，產品參數按GB15166.3-1994《交流高壓熔斷器噴射式熔斷器》標準執行。對該標準中未明確定義的重要參數及配置方式，按JB/DQ2139-1986《10-35kV戶外交流高壓跌落式熔斷器暫行技術條件》的要求修正執行。
使用條件：
* 環境溫度：不高于+40℃，不低于-30℃；
* 海拔高度：不超過1000m；（1000m以上可按GB311.1-1997進行修正）
* 電源頻率：50±2Hz；
* ************烈度：7度以下
* 最大風速：35m/s
型號定義：
本產品型號按JB/T8321-1996《交流高壓熔斷器型號編制辦法》規定進行定義，具體如下：

跌落式熔斷器的安裝

(1)安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。

(2)熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。

(3)熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。

(4)熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的最外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。

(5)熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。

(6)所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。

(7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于70cm。

八、熔斷器的運行維護管理

(1)熔斷器具額定電流與熔斷體及負荷電流值是否匹配合適，若配合不當必須進行調整。

(2)熔斷器的每次操作須仔細認真，不可粗心大意，特別是合閘操作，必須使動、靜觸頭接觸良好。

(3)要盡量避免跌落式熔斷器連續多次斷開額定遮斷容量，對熔管內壁為鋼紙管的熔斷器，連續開額定遮斷容量不應超過三次。

(4)熔管內必須使用正規廠家生產的標準熔體，禁止用銅絲鋁絲代替熔斷體，更不準用銅絲、鋁絲及鐵絲將觸頭綁扎住使用。

(5)對新安裝或更換的熔斷器，要嚴格驗收工序，必須滿足規程質量要求。

(6)熔斷體熔斷后應更換新的同規格熔體，不可將熔斷后的熔體聯結起來再裝入熔管繼續使用。

(7)應定期對熔斷器進行巡視，每月不少于一次夜間巡視，查看有無放電火花和接觸不良現象，不放電，會伴有嘶嘶的響聲，要盡早安排處理。

功能原理

技術參數

12KV-15KV

型號 Type	額定電壓 Rated Volage (kV)	額定電流 Rated Current (A)	開斷電流 Breaking Current (A)	沖擊電壓 Impulse Volage (BIL)	工頻耐壓 Power- frequency withstand Voltage (kV)	爬距 Leakage distance (mm)	重量 Weight (kg)	包裝尺寸組裝 Dimensions (cm)
HRW12	15	100	6300	125	45	400	6.5	49×31×12
HRW12	15	200	12500	125	45	400	7	49×31×12

結構尺寸

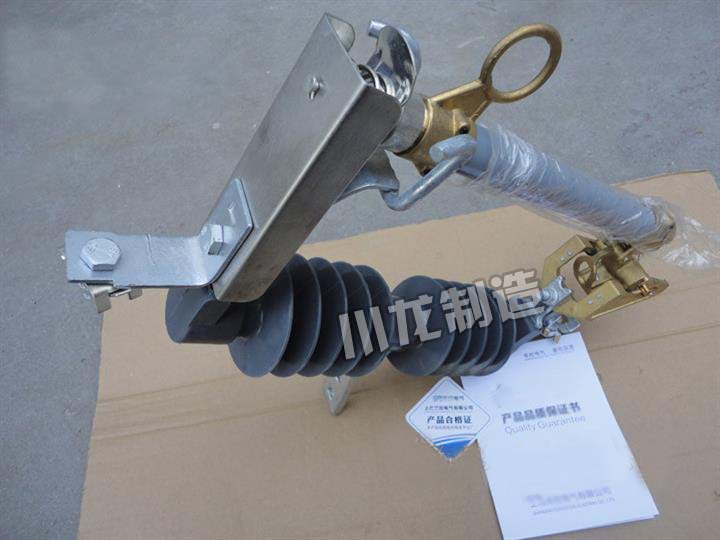

產品實拍
