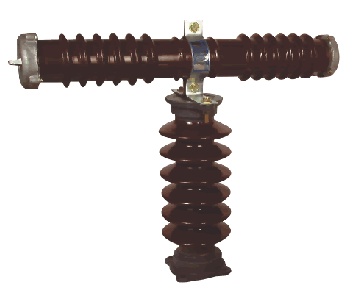

RXWO-35KV戶外高壓熔斷器RW9-35，RW10-35

熔斷器由熔體管、瓷套、緊固法蘭、棒形支柱絕緣子和接線端帽等組成。用壓裝的方法將兩端的接線端帽和熔體管固定在瓷套內、然后用緊固法蘭把瓷套固定在棒形支柱絕緣子上熔體管采用含氧化硅較高的原料作滅弧介質，應用小直徑的金屬線做熔絲，當過載電流或短路電流通過熔體管時，熔絲立即熔斷，電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，被強烈去游離，迅速把電弧熄滅。所以，這種熔斷器性能好，開斷容量大。

材質配置

陶瓷體

型號

RXWO-35KV/0.5

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

一、結構說明

熔斷器由熔體管、瓷套、緊固法蘭、棒形支柱絕緣子和接線端帽等組成。用壓裝的方法將兩端的接線端帽和熔體管固定在瓷套內、然后用緊固法蘭把瓷套固定在棒形支柱絕緣子上

熔體管采用含氧化硅較高的原料作滅弧介質，應用小直徑的金屬線做熔絲，當過載電流或短路電流通過熔體管時，熔絲立即熔斷，電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，被強烈去游離，迅速把電弧熄滅。所以，這種熔斷器性能好，開斷容量大。

二、安裝與使用

1. 熔斷器允許水平或垂直安裝。

2. 熔體管的數據與線路的使用電壓和額定電流不符時，不得接入線路使用。

3. 熔體管熔斷后，用戶可自行將接線端帽拆開，更換同樣規格和性能要求的熔體管。
三、安裝裝使用

高壓熔斷器適用于輸電線路及電力變壓器短路及過載保護，是保護電力設備不受損害的最簡單的一種電器。

高壓熔斷器用于海拔1000m以下，環境溫度不高于+40℃，不低于-40℃。不適用于有燃燒、爆炸危險、劇烈振動、擺動沖擊的場所及重污區。

四、主要技術數據

型號	額定電壓 kV	額定電流 A	斷流容量 (三相) (兆伏安)	切斷最大短路電流 (千安) 限流值	過電壓倍數不超過	重量 kg	備注
RW9-35/0.5	35	0.5	2000	28	2.5倍工作電壓	19	保護電壓互感器用
RW10-35/0.5
RXW0-35/0.5
RW9-35/2		2.0	600				保護電力線路用
RW10-35/2
RXW0-35/2
RW9-35/3~10		3~10

功能原理

技術參數

結構尺寸

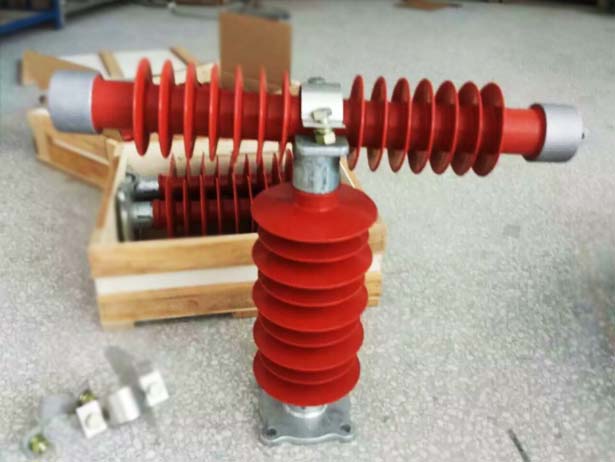

產品實拍
