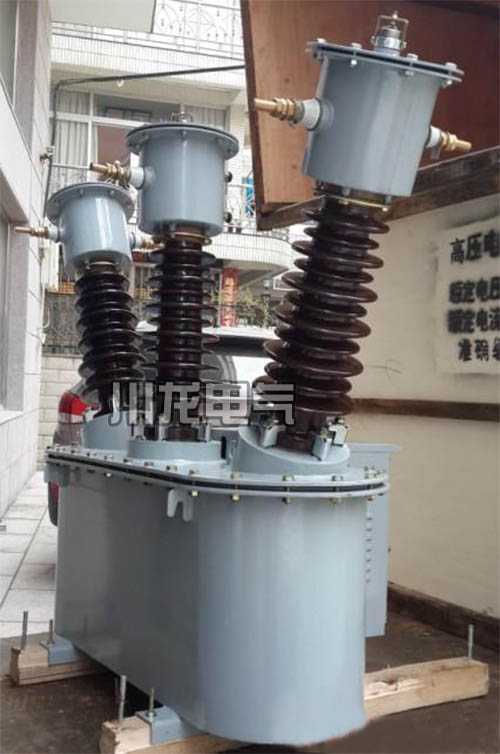

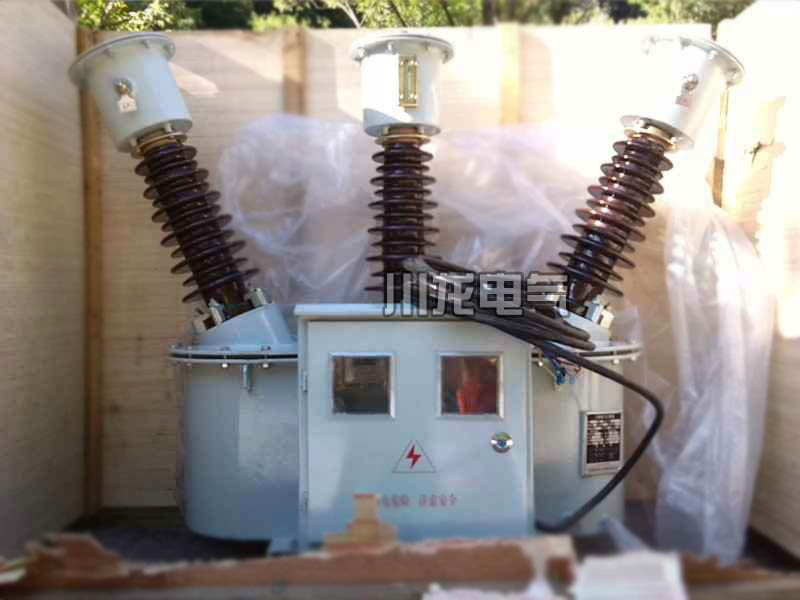

JLS-35KV高壓電力計量箱，不配電度表稱組合互感器，交流油浸戶外式(也適用戶內)，是直接測量高壓線路中有功和無功電能的計量設備。適用于 額定頻率50、60赫芝的三相交流：35KV、10KV、3KV系統網絡上。具有精度高、重量輕、安裝方便和防竊電告等優點，深受廣大供電部門歡迎。

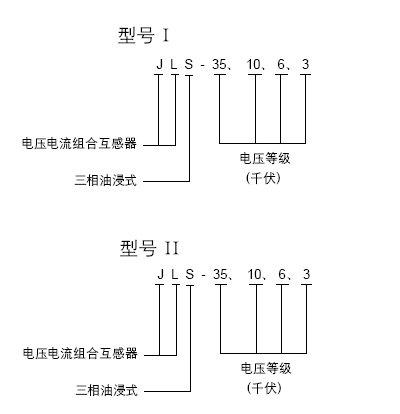

型號含義

 　　　
注：JLS-35、10、6、3型和JLSJWH-35、10、6、3型、SJWL-35、10、6、3型、SJWD-35、10、6、3型主要技術性能相同。

概述

 JLS-35型高壓電能計量箱用于交流50Hz、35KV三相線路中做高壓計量用，它由電流互感器、電壓互感器和用于安裝電流互感器、電壓互感器及電能表的箱體組成。主要用于有功電能和無功電能的計量。

維護與質量保修

    1、使用時看電能表有無逆相序現象，如有逆相序現象，調一次接線或二次接線改變為正相序。

    2、計量箱用段時間后應檢查接線螺絲是否有松動現象，如有松動現象將螺絲擰牢。

    3、在運行中的高壓電能計量箱，必須定期檢查變壓器油，最好每年檢查一次，若發現缺油或有劣化跡象，即應補充過濾或更換新油。

    4、本產品出售之日起12月內，在用戶完全遵守說明書規定要求、使用方法正確，并在產品鋁封完好的條件下，若發現不符合國家標準規定的要求時，本公司將給予免費修理或更換。保修期內造成的其它損失我公司不予負責；超過保修期或因用戶使用不當、自然災害等外界原因引起的事故，應由用戶負責；超過保修期產品發現故障，我公司負責維修，只收材料費，不收工時費。

運輸貯存與售后服務

1、本產品的運輸，需在包裝條件下進行。運輸過程中不應受到劇烈振動和撞擊，其運輸安裝貯存應符合JB/T15464——1995（儀器儀表安裝通用技術條件）貯存地方應干燥通風，環境溫度不超過-25~40℃，相對濕度不超過85%，空氣中無腐蝕性氣體和霉菌。

2、本產品如在保修期內出現問題，請用戶不要自行打開箱體、表箱，要保持整體狀態，否則我公司不予保修。

3、我公司生產的產品在運行中出現問題，我公司自接到通知起，本省兩天內維修人員到達現場，外省根據路程遠近適當延長。

功能原理

安裝與接線

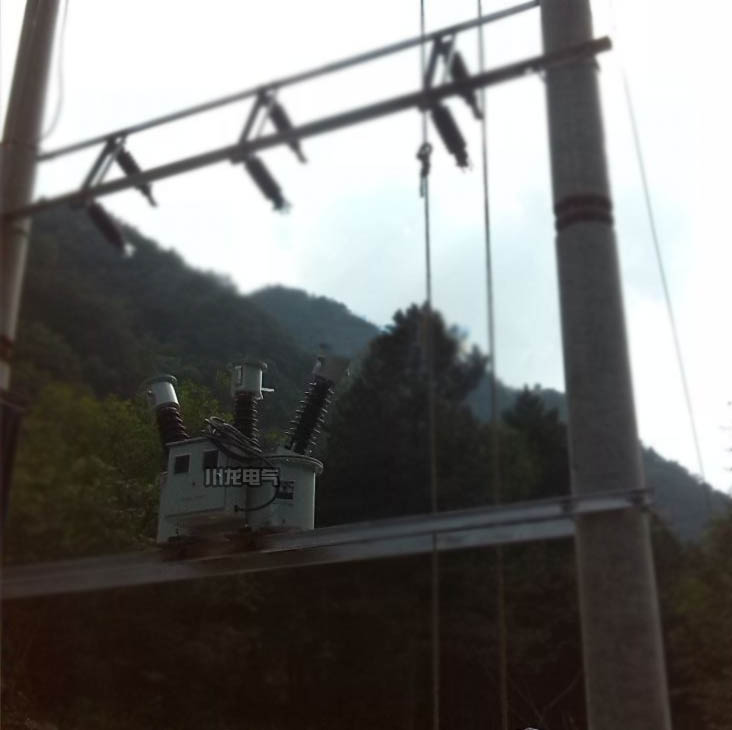

    1、高壓計量箱應水平安裝，桿上安裝高度不應低于地面300mm，電度表應垂直，不得任意傾斜。

2、高壓計量箱電源端（一次進線側）必須安裝相應電壓等級的氧化鋅避雷器，其接地電阻≤10Ω，以防各種雷電過電壓、操作過電壓、工頻暫態過電壓，從而保護線路中的電器及用電設備。

3、接線，應辨明電網電源的相序A、B、C與高壓電能計量箱，導電桿的相序A、B、C各相分別對應連接（必須正相序），P1進線，P2出線。

4、雙變比接法：

改變二次接線：接S1—S2為小量程變比（S3空頭），接S1—S3為大量程變比（S2空頭）。

    5、單變比時，電流互感器二次S2與電壓互感器二次b連接接地，電流互感器二次改變雙變比用小變比時，S2與電壓互感器b連接接地（S3空頭）；用大變比時，S3與電壓互感器b連接接地（S2空頭）。

1. 高壓線為鋁線時，應采用銅鋁過渡線夾牢固連接，整機箱體必須接地；電流互感器二次不得開路，電壓互感器二次不得短路。
2. 高壓計量箱裝好后，應帶負荷進行試驗觀察，看有功無功電能表轉動是否正常。
3. 經過以上全面試驗檢查，合格后方可正式投入運行。

技術參數

二、技術指標

1、額定電壓：35KV

2、接法：二元件 V/V接法

3、額定頻率：50HZ

4、電壓比：35KV/100V

5、電壓準確等級：0.2；電流準確等級：0.2S

6、額定負荷：電壓30VA；電流15VA

7、功率因數：0.8

8、電流比5——500A/5A（可制作雙變比）

9、工頻耐壓：10.5KV

10、環境溫度：-25℃——40℃之間，日平均氣溫不超過30℃，氣溫20℃時，相對溫度不超過85%，海拔1000米以下。

11、使用環境：戶外，安裝場所無嚴重污穢，無嚴重震動顛簸場所。

三、本產品參照標準

GB1207-1997(電壓互感器)

GB1208-1997(電流互感器)

GB311-1997（高壓電器設備絕緣試驗電壓和試驗方法）

• 產品驗收

1. 檢查銘牌數據、合格證是否要求一致。
2. 按產品裝箱單檢查產品的各部件、備件是否齊全；各個部件是否完好。
3. 檢查各部件緊固螺絲、一次導桿、二次接線柱、電表接線有無松動現象。
4. 工頻耐壓試驗：按照出廠試驗值的80%進行驗收。
5. 電流互感器、電壓互感器的誤差檢驗。（國家標準）
6. 檢查u、n220v控制電源輸出是否符合要求。

結構尺寸
