陶瓷，紫銅件，鐵件

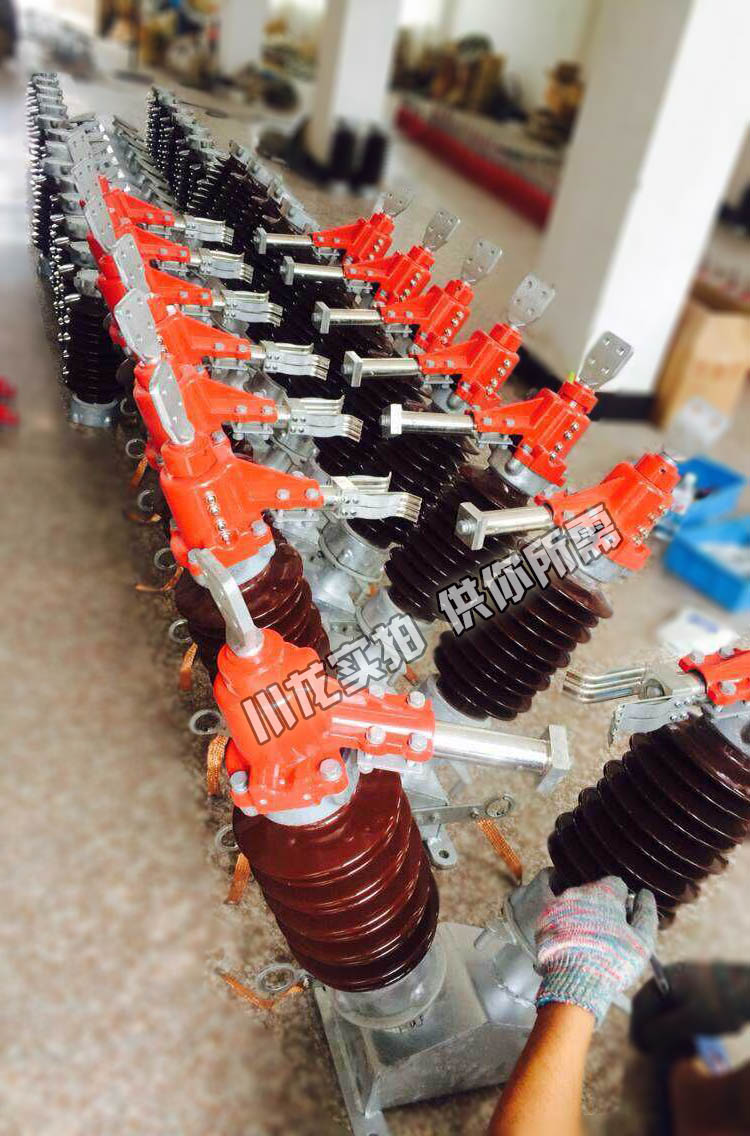

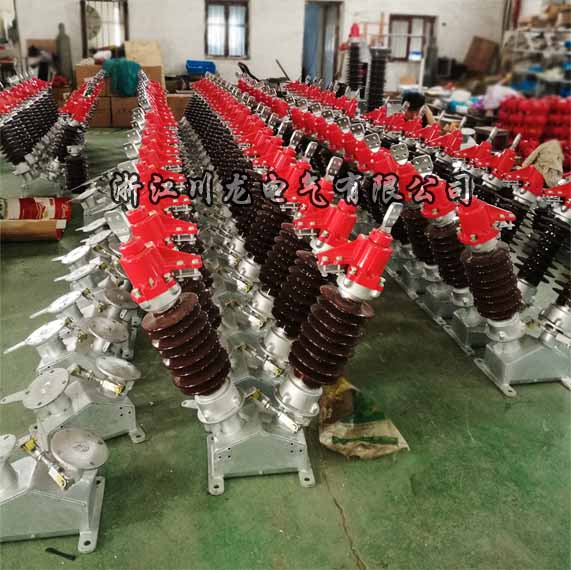

型號GW5-40.5/630A
全國24小時銷售熱線:
13616630771
GW5系列戶外高壓隔離開關(以下簡稱開關)，廣泛應用于發電廠、變電站及大型工礦企業，它具有現外形美觀、占地面積小、有多種安裝形式、操作靈活輕便等特點，深受廣大用戶的歡迎。隨著電力工業的飛速發展，對各類高壓電器提出了更高的要求，老式的GW5開關已不能滿足需要，我公司針對這一現狀，在原型的基礎上按現行的國家標準和國際標準，并根據開關在使用中存在的問題，進行了改進設計。
改進后產品的電氣和機械性能都有較大的提高，已全面達到國家標準GB1985及其第一號修訂和國際狀，標準IEC129、IEC694的要求。
2、使用環境
開關用于三相交流50Hz電路，供有電壓無負載時分合電路之用，其基本使用條件如下：
海拔高度：一般產品不超過1000m，高原型產品不超過3000m;
環境溫度：不低于一40℃，不高于+40℃；
風速：不大于35m/s；
地震烈度：不超過8度；
普通型適用于Ⅱ級污穢地區，防污型適用于Ⅲ級污穢地區；按（GB5582國家標準劃分）；
3、不適用于下列場所
有燃燒和爆炸危險的場所；
有劇烈震動和沖擊的場所；
有嚴重腐蝕金屬和絕緣材料的化學物質場所；
4、基本技術參數
|
項目 |
數 值 |
|||||
|
額定電壓（KV） |
35 |
110 |
接地刀閘 |
|||
|
最高工作電壓（KV） |
40.5 |
126 |
||||
|
額定電流（A） |
630 |
1250 |
630 |
1250 |
630 |
1250 |
|
動穩定電流（峰值KA） |
50 |
80 |
50 |
80 |
50 |
80 |
|
熱穩定電流（有效值KA） |
20 |
31.5 |
20 |
31.5 |
20 |
31.5 |
|
動穩定時間（s） |
4 |
|||||
5、運行和檢查
1、投入運行前的檢查
導電的各接觸部位應接觸良好，緊固件應牢固可靠，各運動部位靈活，開關與母線的連接應可靠。
2、運行
開關必須在線路負荷切斷后方可進行操作。帶接地閘發的開關，必須在主閘刀完全分閘到位后方可合接地閘刀，反之，必須在接地閘刀完全分閘到位后方可合主閘刀。
3、定期檢查
開關每年進行一次綜合檢查，檢查時應注意下列各項：
清除塵污，檢修導電接觸面并涂上工業凡士林；
檢查各零部件，如有損壞，應進行修理或更換；
檢查高速主閘刀的三相同步性和接地閘刀合閘的到位情況；
檢查各緊固件是否有松動現象；
檢查操動機構能否到位并鎖定；
檢查輔助開關指示是否正確；在各機械運行部位涂上潤滑脂；
清除鐵銹，外表面全部涂漆。
6、外形及安裝尺寸圖
開關安裝基礎推薦采用圖1的形式
7、訂貨須知
認真填寫型號，請不要隨意省略。
注明操動機構的型號。如單獨訂購CS17G機構，應加注是單手柄、雙手柄或三手柄。
如需要配裝電磁鎖或機械程序鎖應另加說明。電磁鎖一般由本公司指定型號和生產廠，可由本公司統一配給，也可由用戶自行解決；機械程序鎖由用戶提出型號和相關尺寸，本公司根據要求留出安裝位置。
如需要配裝輔助開關應另加說明，并注明節點對數，輔助開關由本公司連同機構一起配給。
在城填和工礦區周圍等污染較嚴重的區域，建議采用防污產品。
