該產品選型時除了認準知名商標，如川龍電氣，以及在此基礎上對比產品性能價格外。需要注意的要點總結如下：
GN30-10系列戶內交流高壓隔離開關適用于額定電壓10kV，三相交流50Hz電力系統中作為在有電壓而無負載情況下，分合電器之用。
本產品性能符合《交流高壓隔離開關和接地開關》標準規定。
需要補充的是公司也生產經營GN30-12系列的戶內高壓隔離開關，此型號的電壓可達12KV。在選購時說明即可，這里這要介紹GN30-10的資料。

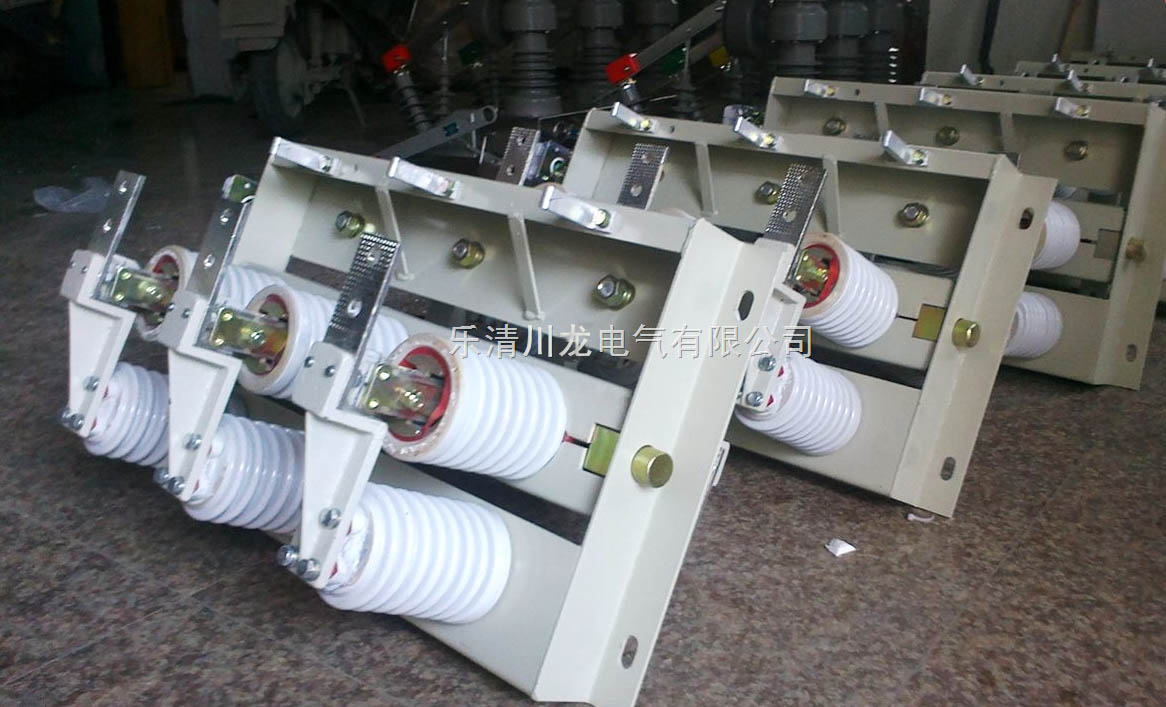

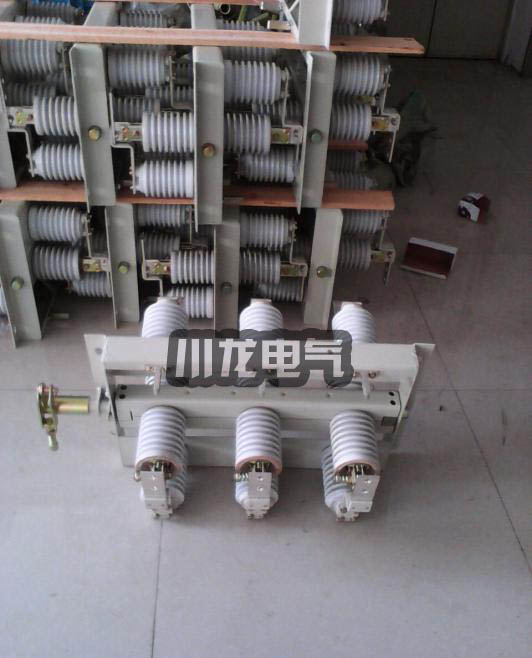

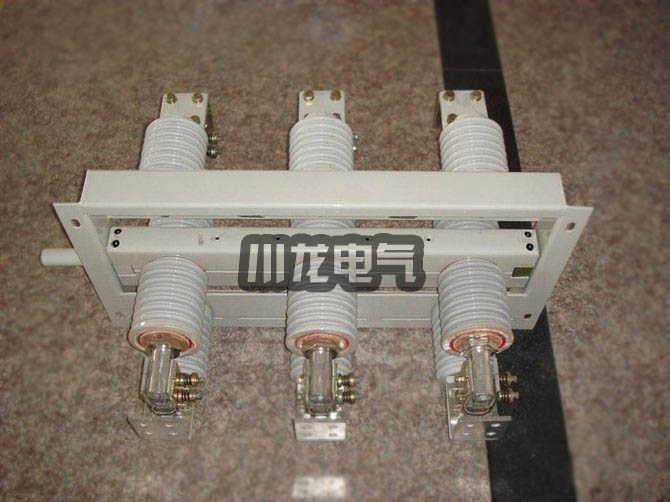

GN30-10型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關，主要結構是在三相共底架的上、下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。
GN30-10系列戶內高壓隔離開關，GN30-10D型開關是在GN30-10型開關基礎下增加帶接地刀的形式，可滿足不同電力系統的需要。
一般改系列隔離開關的常見型號有：
GN30-10/630A GN30-10/1000A GN30-10/1250A GN30-10/2000A GN30-10/3150A
GN30-10D/630A GN30-10D/1000A GN30-10D/1250A GN30-10D/2000A GN30-10D/3150A
除此之外：還有分合電器之用，亦有派生產呂防污型、高原型和可加裝帶電顯示裝置等。
| 型號 | 額定電壓kv | 最高工作電壓KV | 額定電流A | 動穩定電流KA（峰值） | 4s熱穩定電流KA（有效值） |
| GN30-10/630A | 10 | 11.5 | 630 | 50 | 20 |
| GN30-10/1000A | 10 | 11.5 | 1000 | 80 | 31.5 |
| GN30-10/1250A | 10 | 11.5 | 1250 | 80 | 31.5 |
| GN30-10/2000A | 10 | 11.5 | 2000 | 100 | 40 |
| GN30-10/2500A | 10 | 11.5 | 2500 | 100 | 40 |
| GN30-10/3150A | 10 | 11.5 | 3150 | 100 | 40 |
| GN30-10D/630A | 10 | 11.5 | 630 | 50 | 20 |
| GN30-10D/1000A | 10 | 11.5 | 1000 | 80 | 31.5 |
| GN30-10D/1250A | 10 | 11.5 | 1250 | 80 | 31.5 |
| GN30-10D/2000A | 10 | 11.5 | 2000 | 100 | 40 |
| GN30-10D/2500A | 10 | 11.5 | 2500 | 100 | 40 |
| GN30-10D/3150A | 10 | 11.5 | 3150 | 100 | 40 |

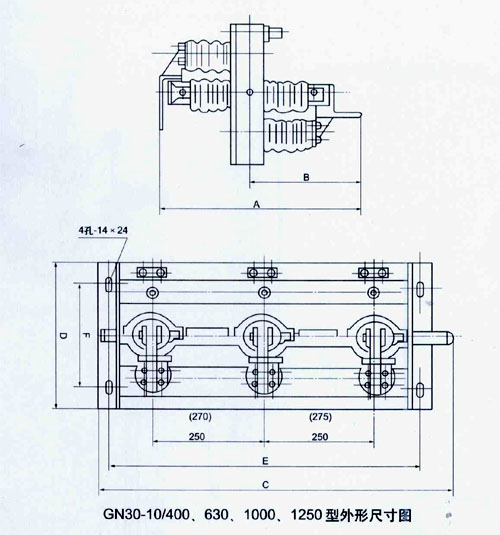

GN30-10隔離開關的安裝示意圖如以下所示
| 型號 | A | B | C | D | 安裝尺寸 | |
| 250 | 275 | E×F（相距275） | ||||
| GN30-10/400、630、1000、1250 | 570 | 325 | 871 | 400 | 760×300（760×300） | |
| GN30-10D/400、630、1000、1250 | 655 | 325 | 871 | 450 | 760×300（760×300） | |
| GN30-10/2000、2500 | 660 | 330 | 930 | 1050 | 515 | 760×300（880×300） |
| GN30-10D/2000、2500 | 668 | 338 | 930 | 1050 | 515 | 760×300（880×300） |
| GN30-10/3150、GN30-10D/3150 | 678 | 348 | 930 | 1050 | 515 | 760×300（880×300） |
1、海拔高度不超過1000m；
2、周圍空氣溫度：上限+40℃,下限一般地區-10℃;高寒地區-25℃;
3、空氣相對濕度：日平均值不大于95%，月平均值不大于90%；飽和蒸汽壓日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；
4、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動場所。
如果你希望了解GN30-10(GN30-10D)戶內高壓隔離開關的更多內容，如產品使用說明書，規格參數，價格，維修更換等信息，請聯系我們。
