FZW32-40.5戶外高壓隔離真空負荷開關

材質配置

鐵鍍鋅，手動電動可選。35KV隔離負荷開關

型號

FZW32-40.5/1250-25

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

FZW□-40.5/1250-25型戶外高壓隔離真空負荷開關中(以下簡稱負荷開關)是由我公司研制開發、并由我公司首家生產的新一代高壓電器產品，經嚴格的型式試驗和長期試動行考核，各項技術性能指標全部達到GB3804和IE標準，適用于額定電壓40.5kV，額定頻率50Hz的供電網絡中，可開斷負荷電流，亦可開斷一定距離的架空線路、電纜線路和電容器組的電容電流。具有分段、隔離、連接、切換等功能、適用于域網、農網、鐵路、石化等架空配電線路。該負荷開關具有開斷能力大,安全可靠,電壽命長,可頻繁操作,少維護等優點.

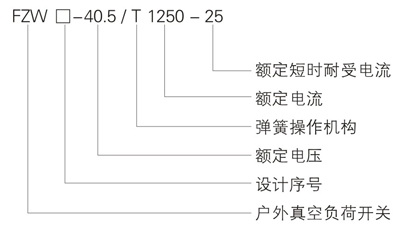

型號及其含義

使用環境條件

1.海拔高度：不超過2000m；
2.周圍空氣溫度：上限+40℃,下限-30℃；
3.風速不超過35m/s；
4.相對溫度：日平均不大于95％，月平均不大于90％；
5.無經常性的劇烈振動。

功能原理

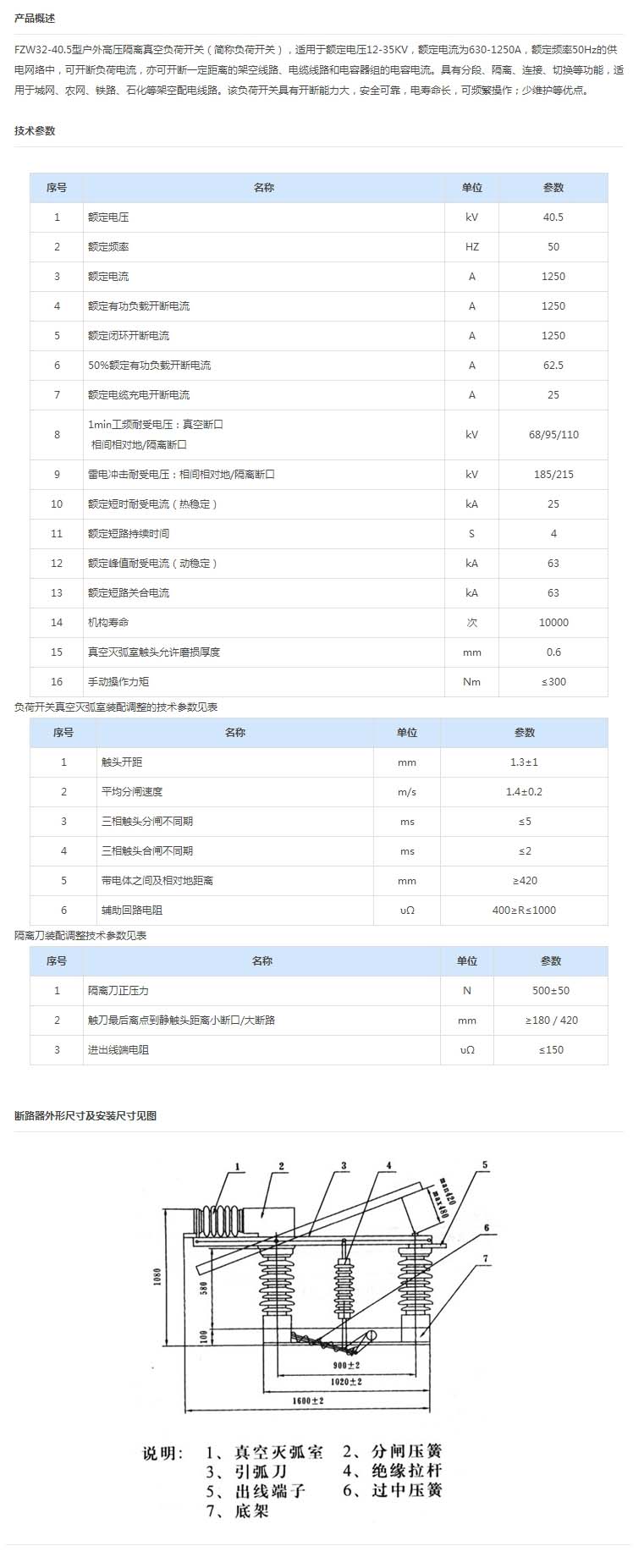

技術參數

序號	項目	單位	參數
1	額定電壓	KV	40.5
2	額定頻率	HZ	50
3	額定電流	A	1250
4	額定有功負載開斷電流	A	1250
5	額定閉環開斷電流	A	1250
6	5％額定有功負載開斷電流	A	62.5
7	額定電纜充電開斷電流	A	25
8	1min工頻耐受電壓：真空斷口、相同相對地、隔離斷口	KV	68/95/110
9	雷電沖擊耐受電壓：相間相對地/隔離斷口	KV	185/215
10	額定短時耐受電流(熱穩定)	KA	25
11	額定短路持續時間	S	4
12	額定峰值耐受電流(動穩定)	KA	63
13	額定短路關合電流	KA	63
14	機械壽命	次	10000
15	真空滅弧室觸頭允許磨損厚度	mm	0.6
16	手動操作力矩	Nm	≤300

結構尺寸

2、安裝后，用電動操作機構對開關進行分合閘操作，操作20次以上，分閘時不能出現分閘不到位現象，隔離斷口大于420mm，引弧拉桿完全脫離靜端觸頭，不帶任何連接物。

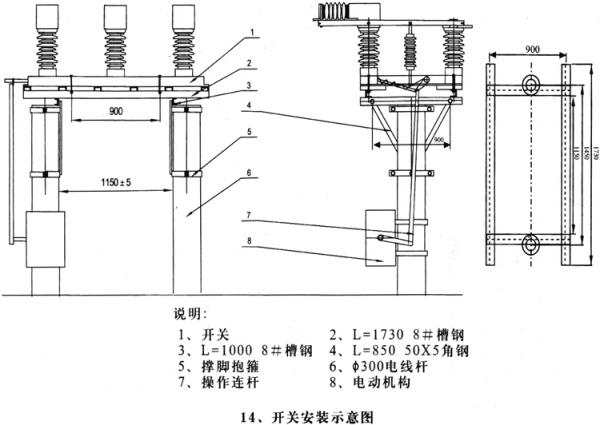

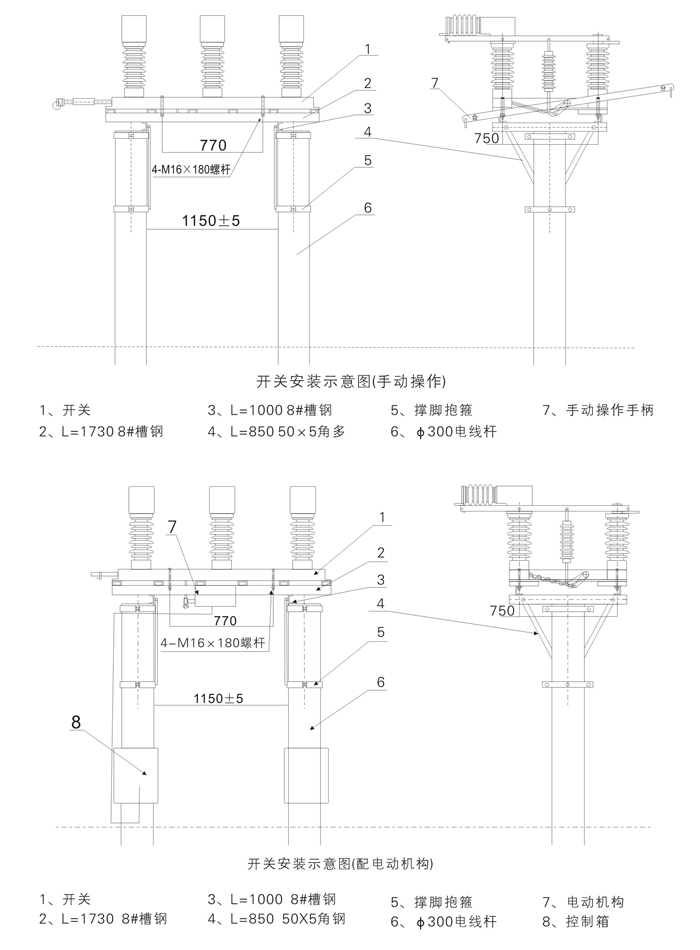

開關安裝示意圖

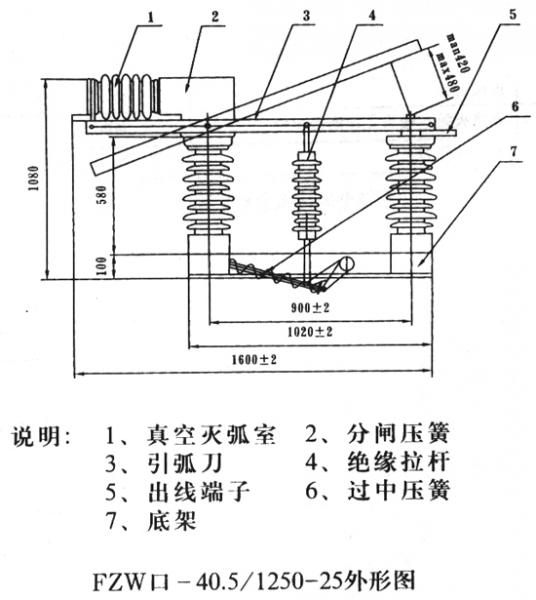

基本結構圖
　　本負荷開關是三相聯動結構，主要由框架（7），真空滅弧室組件（1）、出線端子（5），以及過中彈簧機構（6）組成，隔離刀、真空滅弧室通過絕緣子固定于框架上，過中彈簧裝于框架上。

調試、檢修
1、每臺負荷開關出廠前均已調試好，用戶在安裝前原則上不再進行調試；
2、三相隔離刀分合閘不同期可調節絕緣桿長度來調整；
3、調節合分閘緩沖墊片的數量來限制隔離刀的起止點位置；
4、改變分閘彈簧的松緊可調節真空滅弧室、隔離刀的觸頭彈簧的長度差來調整其觸頭壓力。
5、隔離刀開距調整；
調節拉桿的長度可改變隔離刀的開距，確保隔離刀開距不少于420mm。
隔離刀裝配調整技術參數見表

序號	名稱	數值
1	隔離刀正壓力	500±50N
2	觸刀最后離點到靜觸頭距離	≥420mm
3	進出線端	＜150υΩ

維修、檢修
產品在使用超出表中任一項規定時，應進行檢查維護

序號	內容	檢查維護
1	運行時間（月）	12（36）*
2	操作次數	2000
3	開斷額定電流次數	2000

*可根據實際運行狀況延長至36個月
維護內容：檢驗調整分、合閘位置、速度、行程等、檢查堅固螺釘、螺母、機構傳動部位，清潔絕緣表面。

運輸、驗收、保管
1、運輸：裝箱的負荷開關在運輸與裝卸時不準翻動、倒置，不準強烈震動。
2、驗收：（1）小心取出負荷開關，不使絕緣件受傷。
　　　　（2）檢查負荷開關的銘牌數據，產品合格證是否與型號相符，并根據裝箱查文件是否遺漏。
3、保管：（1）負荷開關如需存放，應放置在戶內干燥通風處保管，儲存期十年。
　　　　（2）運動磨擦部件涂中性凡士林。

隨機文件
1、產品檢驗合格證 2、裝箱單　　3、安裝說明書

訂貨須知
訂貨時須注明：1、產品型號、名稱、規格、數量
　　　　　　 2、備件的名稱、規格及數量等
　　　　　　 3、運方控制或遙控
　　　　　　 4、安裝方式
　　　　　　 5、操作方式

注意*
1、在運輸或吊裝本產品時，決不允許外力作用在進出線端支柱絕緣瓷柱上，否則將會使絕緣瓷柱斷烈，導致產品不能再使用。在運輸中，絕不允許有強烈震動或翻滾現象應注意在安裝中要對開關進行有效接地。

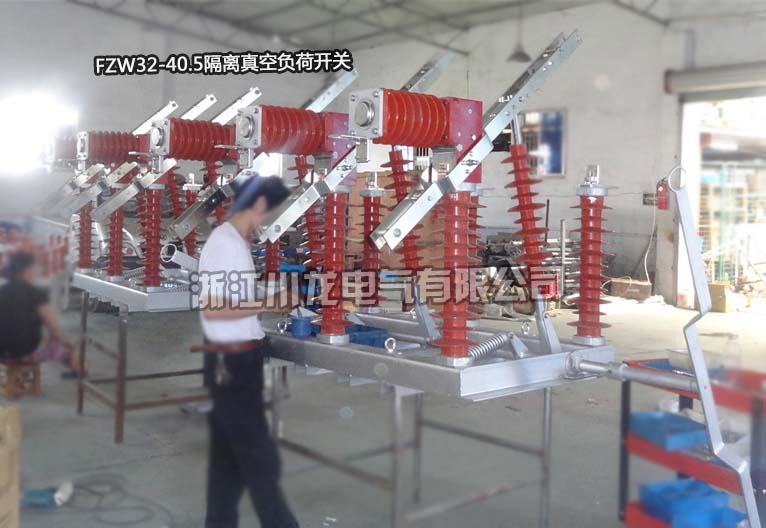

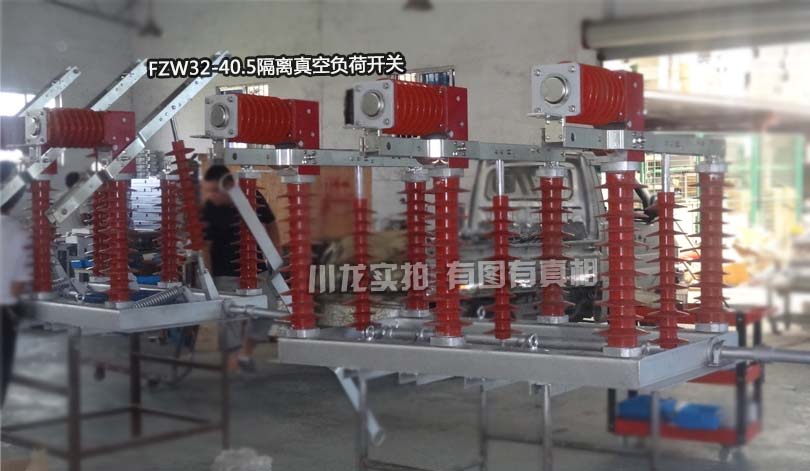

產品實拍
