一．產品概述

FZW28-12FP電壓電流型智能分段成套裝置（簡稱分段器），適用于10kV配電系統饋電線路主干線或分支線處，能夠與變電站出線斷路器或智能重合器配合，采用以線路“電壓--時間”為判據的閉鎖合閘技術，以“故障電流”為判據的閉鎖分閘技術進行故障處理，識別饋線線路短路和接地故障類型，完成線路故障監測、隔離及非故障區段恢復供電等功能。

該裝置支持3G、GPRS、CDMA、GSM短信、光纖等多種通信方式，能把狀態信息、故障信息上送至配電區域監控系統，從而實現配電網的實時監控及遠方遙控等功能。

二．系統設備構成和功能

         設備構成

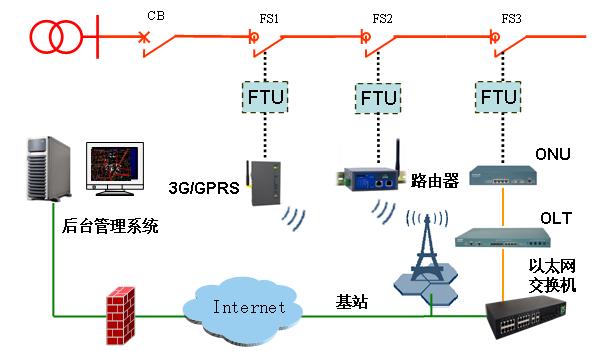

系統構成及工作原理

說明：

CB：變電站出線重合器；

FS：智能分段器；

FTU：智能終端（控制器）。

Ø  分段器采用以“電壓--時間”為判據的閉鎖合閘技術，以“故障電流”為判據的閉鎖分閘技術進行故障處理。

Ø  分段器兩側失壓且無電流通過，脫扣自動快速分閘，一側有壓則延時合閘。

Ø  閉鎖合閘：分段器合閘之后在設定時間內失壓，并檢測到故障電流，自動分閘并閉鎖合閘，隔離故障；若沒有檢測到故障電流，則分閘不閉鎖合閘。

Ø  閉鎖分閘：分段器合閘之后沒有檢到故障，則閉鎖分閘，延時5分鐘后閉鎖復歸。

Ø  分段器具備非遮斷電流保護，當檢測到流過負荷開關電流大于600A時，閉鎖跳閘回路。

功能原理

．技術特點

負荷開關本體采用真空滅弧、SF6氣體絕緣，無油化設計。

負荷開關本體三相共箱布置、瓷套電纜澆鑄出線、全密封機構、軍品級航空插座、整體全密封技術保證產品耐候性強。

抗凝露性能好，免維護設計。

負荷開關本體內置隔離斷口與真空滅弧室串聯異步聯動，開關分合能力強，安全性高。

負荷開關本體獨特的非遮斷電流保護設計，徹底避免開關在故障瞬間分閘動作。

控制器以線路電壓為判據，并自動檢測故障電流，通過延時合閘與變電站保護配合實現就地故障處理，不依賴通信，不用主站可自動識別故障、自動切除故障區段。

控制器外殼使用不飽和聚酯材料，耐候性強、抗凝露、體積小重量輕，防護等級IP67。

控制器采用超級電容（也可選配蓄電池）后備電源系統，免維護設計。

控制器具有獨特明顯的現場故障顯示功能，方便故障查尋。

控制器具備無線ZIGBEE及藍牙等通信功能，通過PDA等手持終端就地桿下維護，無需蹬桿操作，維護方便、安全。

控制器配置通信模塊及建立通信鏈接后，可實現遙信、遙測、遙控、遙調等功能。

．故障處理方式

技術參數

三．主要技術參數

結構尺寸

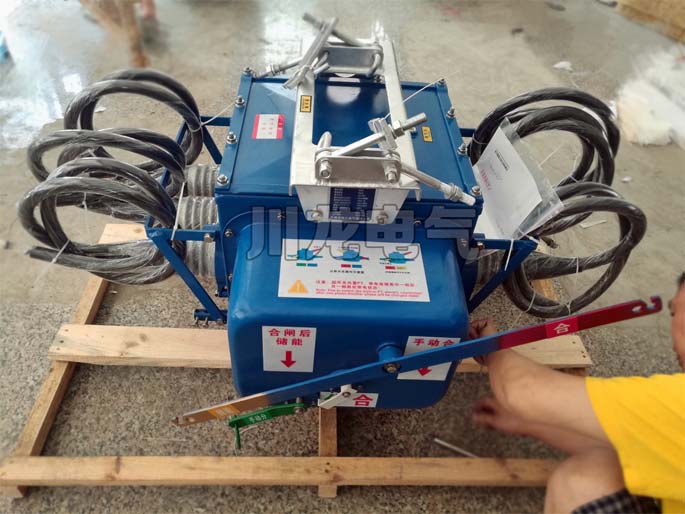

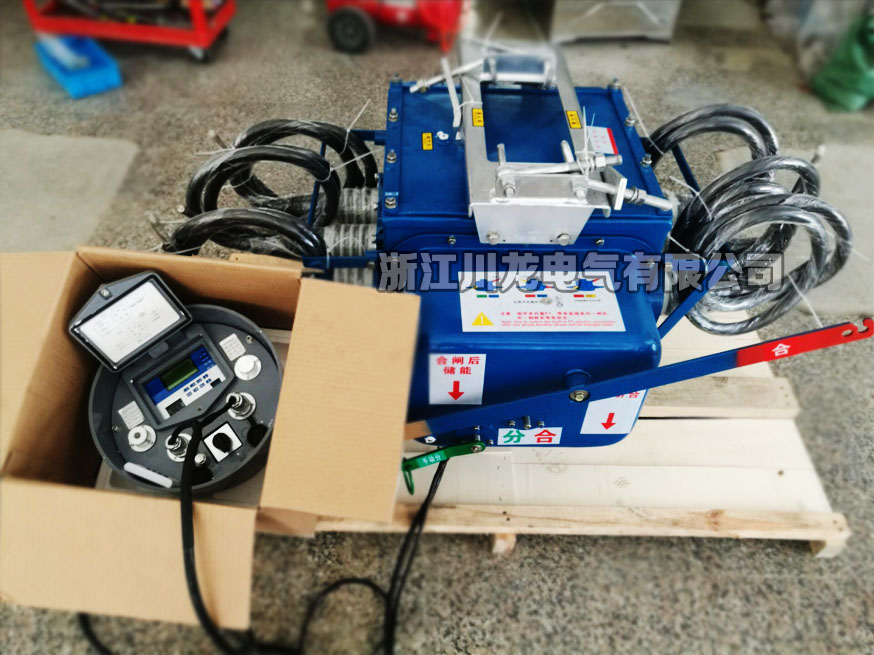

產品實拍
