FZN21-12高壓真空負荷開關及組合電器用于三相交流12kV、50Hz的配電系統中。具有結構緊湊、體積小、重量輕、壽命長、關合開斷能力強、安全可靠等優點，與熔斷器配合使用(簡稱組合電器)，可替代造價較高的斷路器，其操作和維護簡單方便。
FZN21-12高壓真空負荷開關適用于三相交流10KV、50HZ的電力系統中，或與成套配電設備及環網開關FZN21-12系列戶內高壓真空負荷開關
FZN21-12系列戶內高壓真空負荷開關柜，組合式變電站等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術性能符合IEC出版物 60265-1/FDIS《高壓負荷開關，第一部分:額定電壓1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流(FZN21-12DR/T125-31.5)可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。

使用環境條件

海拔高度≤1000m：

周圍環境溫度-25℃~+40℃：

相對濕度：日平均值不大于95％．月平均值不大于90％：

無導電性塵埃、腐蝕性氣體和水蒸氣的場所：

無火災和爆炸危險的場所； 無劇烈震動、傾斜度小于3°的場所。

型號及含義

FZN21-12高壓隔離開關產品的主流型號有：

FZN21-12/630-20,FZN21-12D/630-20,FZN21-12/t630-20

FZRN21-12D/T1250-31.5,FZN21-12RD/1250-31.5,FZN21-12RD/1250-31.5

主要技術參數

功能原理

FZN21-12高壓真空負荷開關主要由框器、隔離開關(組合器的限流熔斷器在隔離開關上)、真空開關管、FZN21-12/630A高壓真空負荷開關
FZN21-12/630A高壓真空負荷開關
接地開關、彈簧操作機構等組成。
本產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構， 采用電動機(另配手動)彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關，接地開關之間互相聯鎖(機械聯鎖)，以防止誤操作。

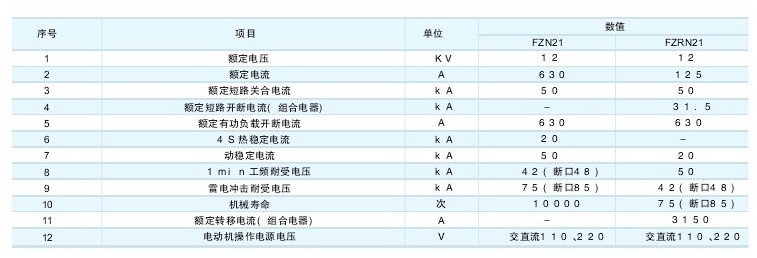

技術參數

結構尺寸

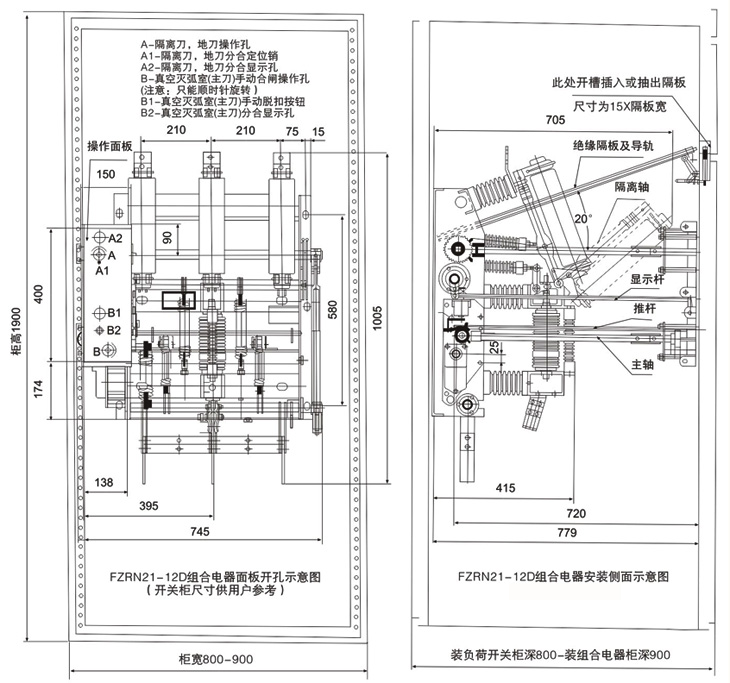

外形及安裝尺寸

FZN21-12型負荷開關及組合電器主要由框架、隔離開關(或熔斷器充當隔離開關)、真空滅弧室、接地開關、操作機構等組成。本產品結構緊湊、體積小、壽命長，關合開斷能力強、操作維護簡便。真空開關配有電操作機構和儲能彈簧，可實現快速合分操作。

隔離開關、真空開關，接地開關之間互相聯鎖，以防止誤操作。

1、框架 2、隔離刀 3、熔斷器 4、絕緣拉桿 5、上支架 6、滅弧室 7、接地刀靜觸頭 8、絕緣子 9、接地刀 10、接地彈簧 11、分閘彈簧 12、絕緣拉桿 13、主軸 14、脫扣機構 15、付軸 16、聯動拉桿 17、操作機構負荷開關無熔斷器(項3)和脫扣機構(項14)

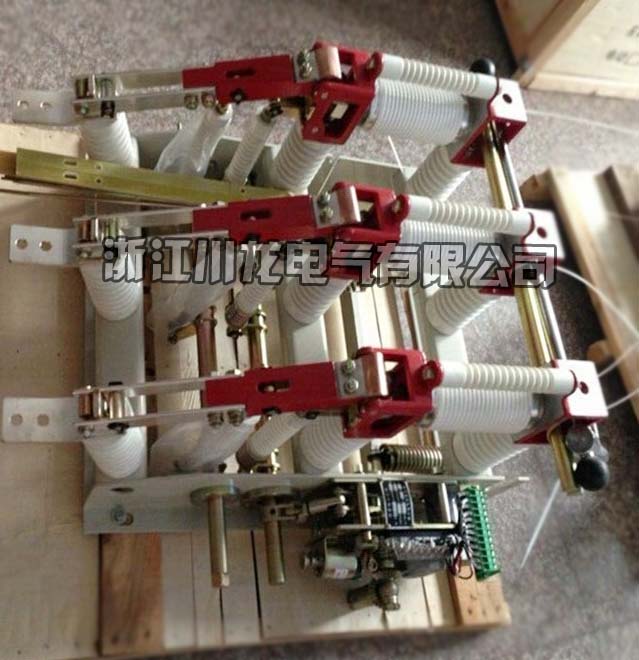

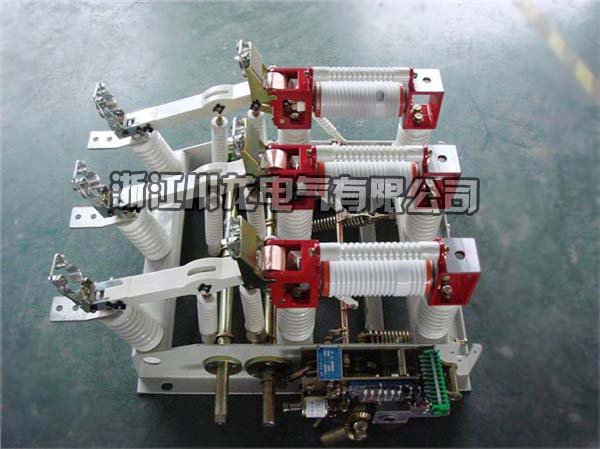

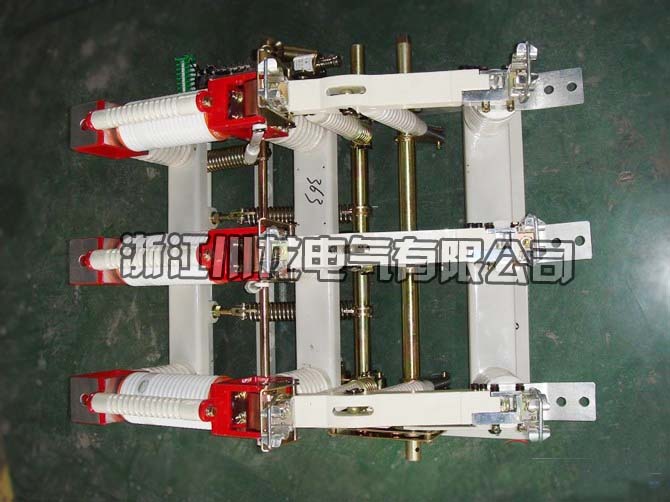

產品實拍
