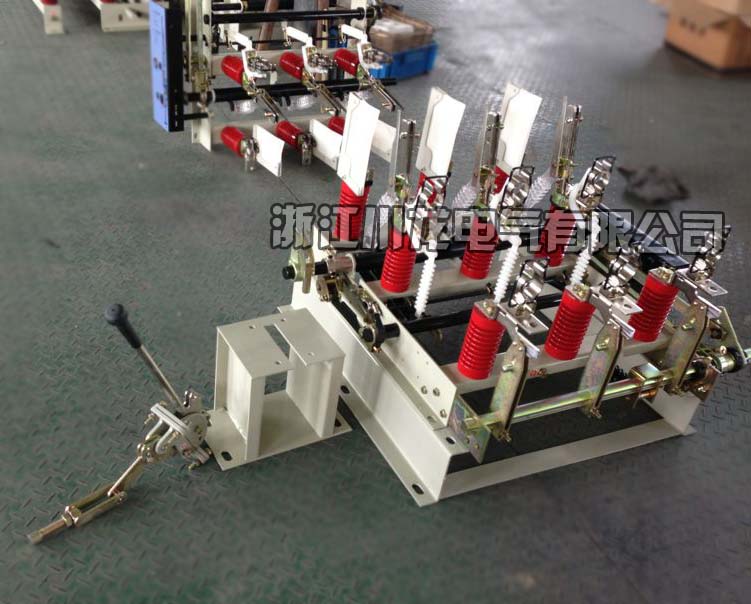

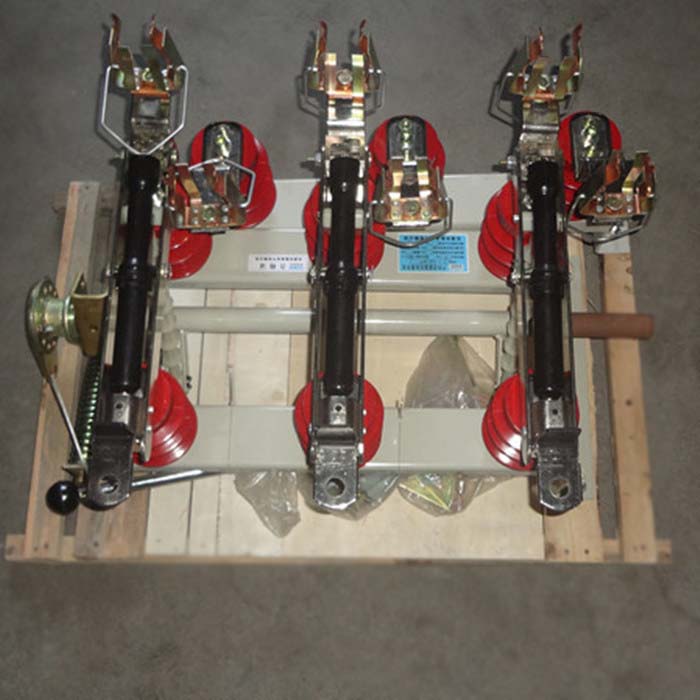

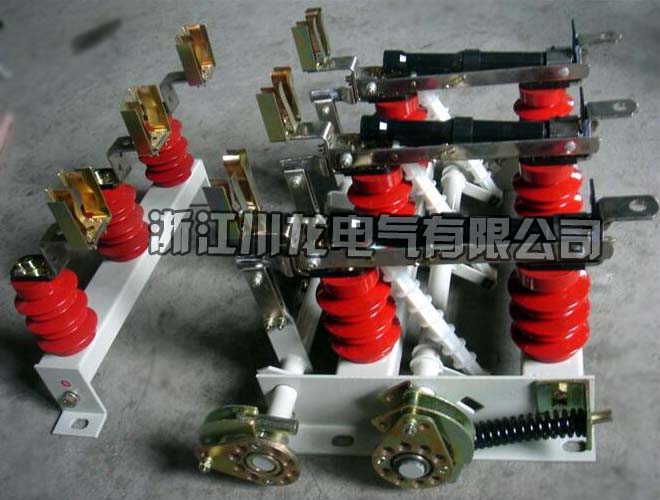

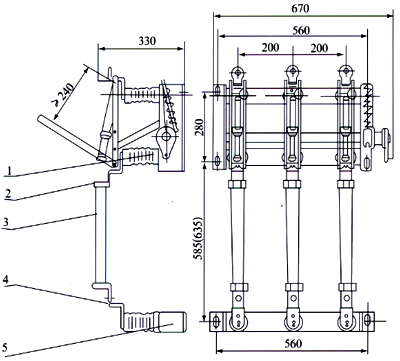

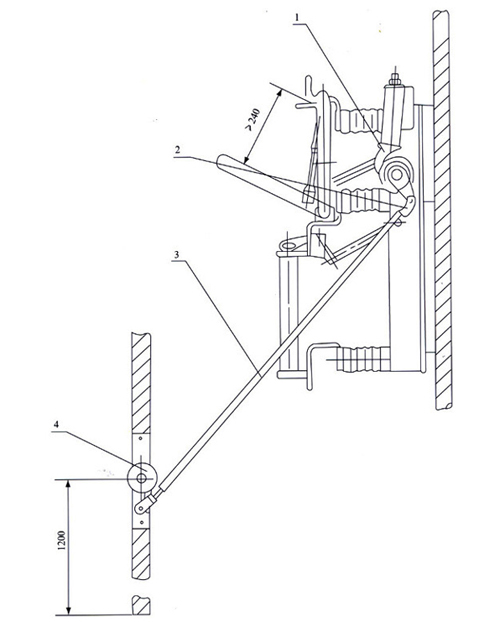

FN5-12系列戶內高壓負荷開關及熔斷器組合電器

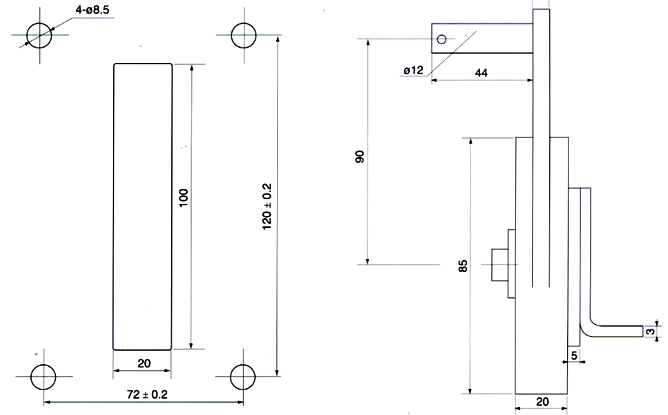

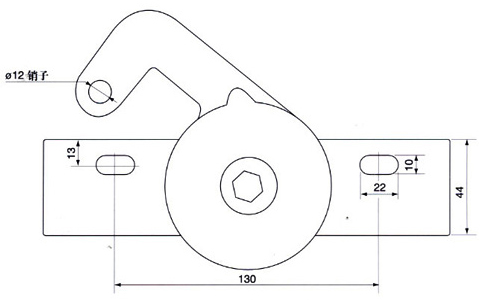

FN5-12RD/630戶內交流高壓負荷開關(以下簡稱負荷開關適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操動機構。

材質配置

FN5-12R(L)型戶內交流高壓負荷開關-熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

型號

FN5-12/400A

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

FN5-12RD/630戶內交流高壓負荷開關(以下簡稱負荷開關適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操動機構。

FN5-12R(L)型戶內交流高壓負荷開關-熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

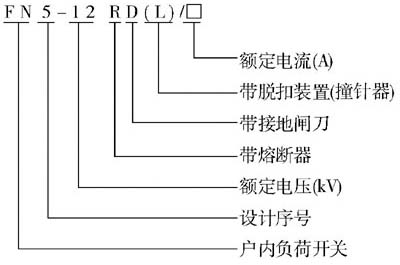

型號及其含義

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

主要產品型號：FN5-12RL/630、FN5-12RL/400(A)

功能原理

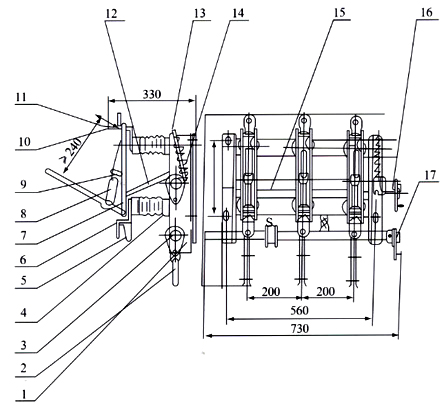

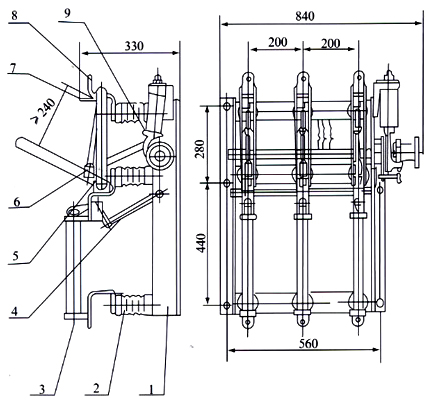

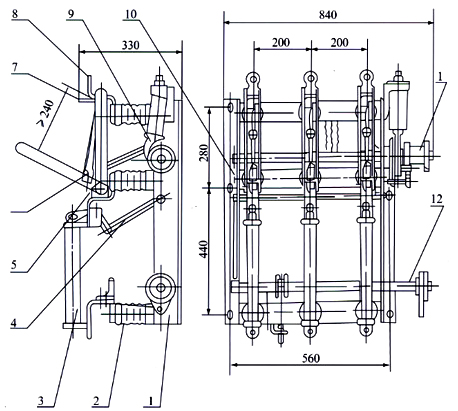

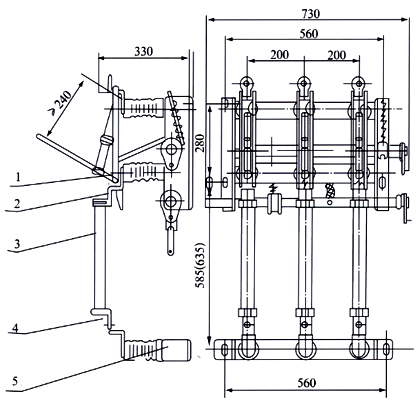

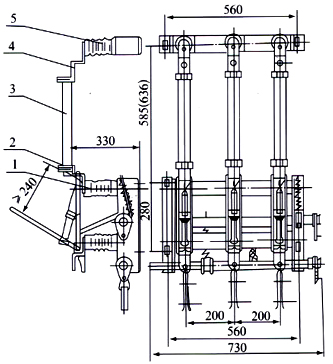

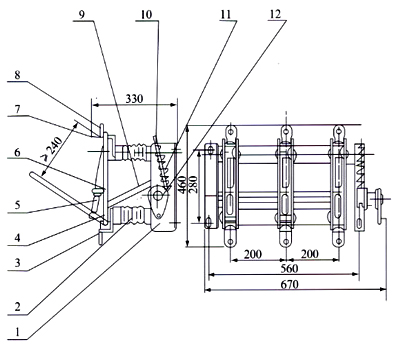

本負荷開關的外形與一般戶內隔離開關相似，開關的底部為底架，傳動機構裝于其中，若帶接地刀，還配有聯鎖機構，底架上裝有六只絕緣子起支持作用。上、下絕緣子分別裝有觸座、支座，觸刀裝在支座上，與觸座接觸后，形成了電流回路，滅弧器裝于兩觸刀片之間。

技術參數

1、負荷開關-熔斷組合電器的技術參數見下表：

序號	名稱	單位	參數
1	額定電壓	KV	12
2	最高工作電壓	KV	12
3	額定頻率	Hz	50
4	額定電流	A	100
5	額定短路開斷電流	KA	50
6	1min 工頻耐受電壓（有效值）對地、相間/隔離斷口	KA	42/48
7	雷電沖擊耐受電（壓峰）值對地、相間/隔離斷口	KV	75/85
8	熔斷件撞擊輸出能量	Kg	≈5

2、組合電器所配負荷開關的技術參數見下表。

序號	名稱	單位	參數
1	額定電壓	KV	12
2	最高工作電壓	KV	12
3	額定頻率	Hz	50
4	額定電流	A	630
5	額定負載有功負載開斷電流	A	630
6	5%額定有功負載開斷電流	A	31.5
7	額定電容開斷電流	A	10
8	額定電感開斷電流	A	40
9	額定轉移電流	KA	1.3
10	額定短時耐受電流	KA	20
11	額定峰值耐受電流	KA	50
12	機械壽命	次	2000
