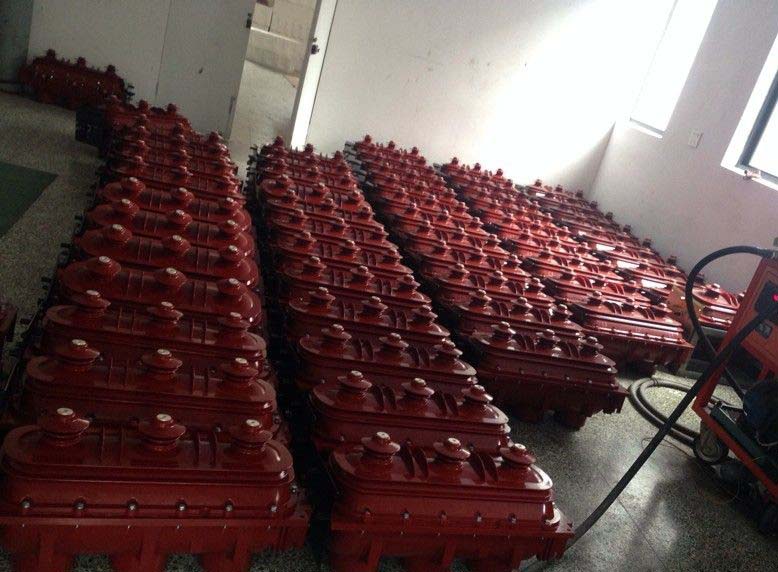

FLN36-12戶內高壓六氟化硫負荷開關SF6負荷開關

FLN36-12型戶內交流六氟化硫負荷開關用于三相交流10kV、50Hz的電力系統中，作為工礦企業、高層建筑、住宅小區、預裝式變電站等場所，用來開斷、關合負載電流、故障電流，控制和保護線路與配電變壓器之用。

材質配置

型號

FLN36-12/630-20

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

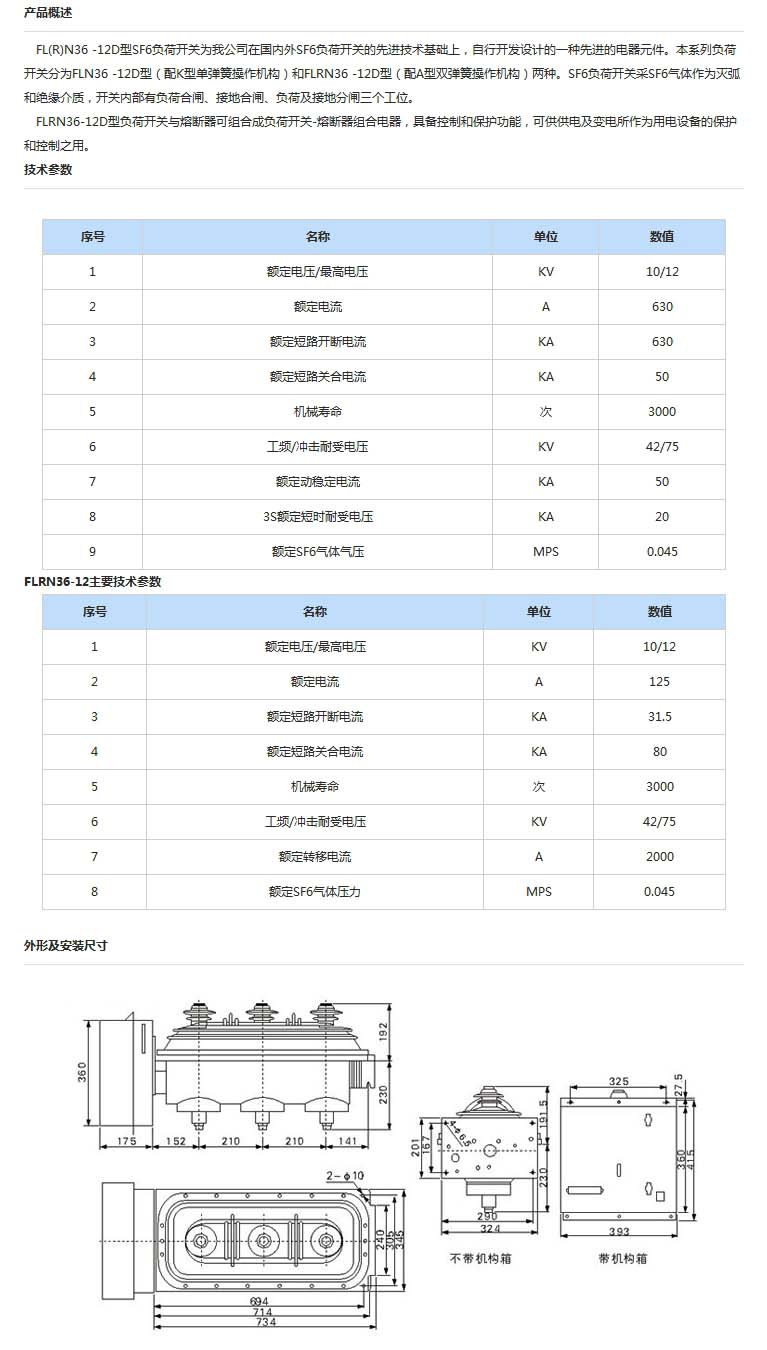

　　FLN36-12D、FLRN36-12D型戶內交流高壓六氟化硫負荷開關及負荷開關-熔斷器組合電器是我公司消化吸收國外先進技術，結合我國的運行要求，自行設計研制而成。該產品經全面型式試驗，性能符合GB3804《3～63KV交流高壓負荷開關》、GB16926《高壓負荷開關-熔斷器組合電器》、IEC60265。IEC60420標準要求。該產品具有“合一分一接地”三工位滅弧室，聯鎖可靠，斷口絕緣強度高，大爬距設計，特殊的動密封和固定密封設計，密封可靠，是裝備城市電網的新一代高壓開關設備。
　　本產品適用于三相交流10kV、50Hz的電力系統中，作為工礦企業、高層建筑、住宅小區、預裝式變電站等場所，用來開斷、關合負載電流、故障電流，控制和保護線路與配電變壓器之用。
　　優勢:使用本開關的改進型環網柜，適宜于海拔較高地區(3800m以下)。
　　使用環境條件:
　　■ 3.1 海拔高度：1000m及以下;
　　■ 3.2 環境溫度：-15℃～+40℃;
　　■ 3.3 相對濕度：日平均值不大于95%; 月平均值不大于90%;
　　■ 3.4 周圍空氣不受煙、塵埃、腐蝕性或可燃氣體、水蒸汽或鹽霧的明顯污染;
　　■ 3.5 無經常性的劇烈振動。

　　結構條件:
　　■ 4.1 負荷開關和組合電器由相同的絕緣軀殼開關本體、各自的彈簧操動機構、熔斷器觸頭座和熔斷器動作撞擊脫扣系統組成。
　　■ 4.2 上下軀殼由環氧樹脂注射而成，構成充氣內腔，公用動觸頭作旋轉運動可循序完成“合一分一接地”三種工作狀態，在基本手力彈簧貯能操動機構上可加裝電動合、分閘，實現遙控操作，供用戶選擇。
　　■ 4.3 機構箱正面可配有SF6氣體壓力表，設有位置指示，壓力表用于監視SF6氣體壓力變化。位置指示裝置直接與動觸頭傳動軸聯接，指示動觸頭的工作位置絕對可靠。
　　■ 4.4 軀殼后部設有安全隔膜，當滅弧室內部可能會發生某種事故造成壓力過高時，過壓氣體可沖破隔膜得到釋放，從而確保人身安全。
　　■ 4.5 負荷開關與接地開關、接地開關與前門(開關有此聯鎖，供配柜時使用)均有可靠的機械聯鎖。
