FKN12-12高壓壓氣式負荷開關FN12負荷開關

FKN12壓氣式負荷開關，FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器，適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用；特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。

材質配置

可配熔斷器，接地，可電動

型號

FKN12-12/630-20

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

一、概述：
FKN12壓氣式負荷開關，FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器，適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用；特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。
FKN12系列壓氣式負荷開關可以分合負載電流和過載電流。
FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流，過載電流，開斷線路短路電流。
二、使用環境條件
周圍空氣溫度上限：+40℃, 下限：-25℃
海拔高度不超過1000m；
相對濕度：日平均值不大于95%，月平均值不大于90%；
地震烈度不超過8度；
無火災、爆炸危險，化學腐蝕及劇烈振動的場所；
污穢等級：Ⅱ。

功能原理

三、結構特點
負荷開關、接地開關、熔斷器及機構在一個框架上，可靈活組合，結構緊湊，體積小，安裝方便簡易；
斷口為直動式布置，動、熱穩定電流參數高，一次性完成操作；
具有靜觸頭絕緣罩，使環網柜在結構上實現了隔離，省去了相間絕緣隔板，斷口絕緣插板，可防止柜內弧光短路事故；
具有獨特的活門結構，負荷開關分閘后，后門自動將斷口隔離，防護性好；
負荷開關與接地開關、熔斷器之間有可靠的機械閉鎖裝置，滿足“五防”要求；
具有手動操作及交直流兩用操作電源的電動操作兩種形式，便于實現電力系統“三遙”要求。

技術參數

四、技術參數和機械特性
FKN12A-12D系列負荷開關、FKRN12A-12D系列負荷開關——熔斷器組合電器技術參數見表1：

表1

序號	名稱			單位	FKN12A-12D	FKRN12A-12D
1	額定電壓			kV	12	12
2	額定頻率			Hz	50	50
3	額定電流			A	630	125
4	額定絕緣水平	1min工頻耐受電壓	對地、相間	kV	42	42
		1min工頻耐受電壓	隔離斷口		48	48
		雷電沖擊耐受電壓（峰值）	對地、相間		75	75
		雷電沖擊耐受電壓（峰值）	隔離斷口		85	85
5	額定短時耐受電流（熱穩定電流）		負荷開關	kA	20
5	額定短時耐受電流（熱穩定電流）		接地開關	kA	20
6	額定短路持續時間（熱穩定時間）		負荷開關	S	4
6	額定短路持續時間（熱穩定時間）		接地開關	S	2
7	額定短路關合電流（峰值）			kA	50
8	額定開斷電流		有功負載開斷電流	A	630
			閉環開斷電流		630
			5%有功負載開斷電流		31.5
			電纜充電電流		10
			開斷空載變壓器容量	kVA	1250
9	額定短路開斷電流（限流熔斷器）			kA		31.5
10	額定轉移電流			A		1200
11	機械壽命			次	2000	2000
12	撞擊器輸出能量			J		1+0.5

機械特性見表2：

表2

序號	名稱	單位	數據
1	斷口開距	mm	≥175
2	時間中心距		210±2
3	相間空氣間隙		≥125
4	行程		210±4
5	超行程		≥40
6	三相合閘不同期	ms	≤10
7	三相分閘不同期		≤5
8	分勵脫扣器固有分閘時間		40~65
9	主回路電阻	uΩ	≤130

負荷開關熔斷器組合電器中的限流熔斷器，熔斷器額定電流的選擇按變壓器容量選取，其選擇的參考參數見表3：

表3

變壓容量（kVA）	100	125	160	200	250	300 /315	400	500	630	750 /800	1000	1250
熔斷器額定電流（A）	16	16	16	20	25	31.5	40	50	6 3	80	80 100	100 125

結構尺寸

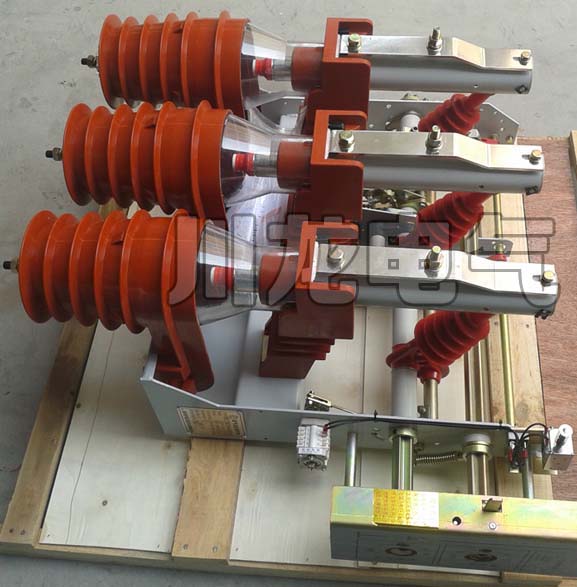

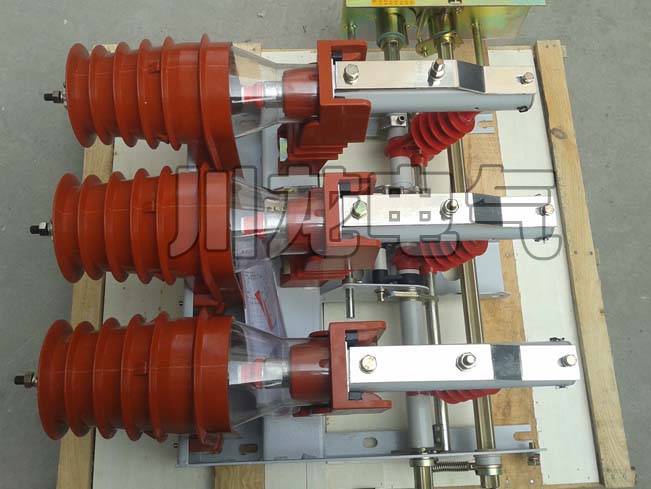

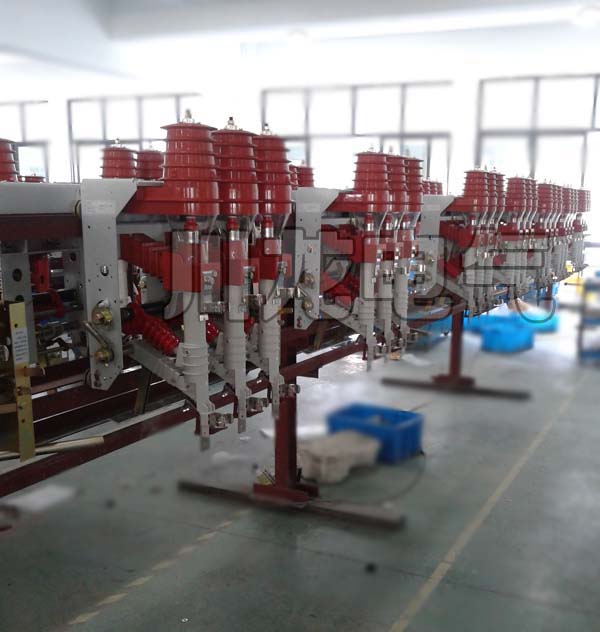

產品實拍
