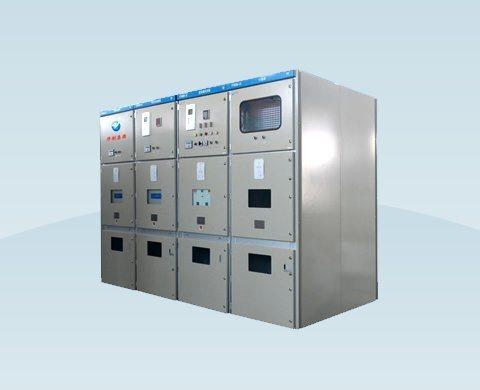

關于高壓開關柜KYN28，采用高開斷能力及低截流值真空斷路器作為主開關，結構先進、合理、緊湊，性能優良，安穩可靠，同時具有“五防”聯鎖功能，能滿足IEC298、GB3906等技術標準的要求。下面小編告訴大家詳細說明KYN28高壓開關柜設備的基本操作程序！
KYN28要求五防聯鎖。
高電壓開關柜KYN28在正常工作時，應關緊門。
防止斷路器手車帶負載移動。
當斷路器處于分閘狀態時，斷路器手車才能進行拉出或推入工作位置的操作。
防止誤分斷路器的發生。
當斷路器手車在工作或測試位置時，斷路器才能進行合、分閘操作。
防止誤入帶電間隔內。
斷路器手車需要在測試位置上，接地刀在合閘狀態下才能打開后門；無接地刀的開關箱需要在高壓停電（打開后門電磁鎖）后才能打開后門。
防止帶接地刀的電擊。
當接地刀在斷路器的手車上時，斷路器的接地刀需要在斷路器的工作位置上才能推進合閘操作。
五是防止接地刀接地。
當斷路器手車在測試位置時，接地刀將自動關閉。
KYN28型供電系統。
首先，用手車運轉小車將斷路器手車（或PT手車、隔離手車、熔斷器手車）推入KYN28開關柜；手車進入柜子時，將手車的左右把手同時拉到柜子的內側，將手車的推進器推到柜子的內側，將手車的左右把手推到柜子的內側，使手車的推進器推進機構與開關柜相匹配，從而可靠地鎖定柜子。
把手車的二號插頭插進KYN28開關的二號插座里，然后用扣扣鎖；
?。?）關閉KYN28型開關柜后門（電纜室）和前門（斷路器室）；打開接地刀操作活門，（逆時針方向）用接地刀操作手柄打開接地刀，抽出接地刀操作手柄，關閉接地刀操作活門，并確認接地刀處于分閘狀態。
檢查儀表室內電源開關（或二次熔斷器）是否處于合閘狀態，如控制、合閘、信號、交流及母線電壓等，并測量電源電壓是否在正常范圍后關閉儀表室門。
控制操作（處于開關柜測試位置）的現場或遠距離合、分斷路器，確認斷路器控制回路連接正確，信號回路顯示正確。
打開手車機構操作活門，用手車推搖（順時針方向）將手車推入開關柜工作位置（手車到達工作位置時，會發出“卡嗒”的扣鎖聲），取出手車推搖把，關閉手車機構操作活門。
七、控制操作（處于開關柜工作位置）斷路器的合閘方式為就地或遠距離。
8、檢查KYN28型開關柜的帶電顯示A/B/C三相指示燈亮，當開關柜處于高壓帶電狀態時，測量或觀察微機保護裝置顯示的母線電壓和出線電流均在正常范圍內。
KYN28型電力機車。
一、控制操作（處于開關柜工作位置的）斷路器分閘采用就地或遠距離操作。
檢查開關柜上的A/B/C三相指示燈帶電后是否熄滅。這時開關柜已在高壓出線側斷電，但高壓母線側仍在帶電（熱備用）。
打開車內活門，使用車內推搖（逆時針方向）將車內推出至開關柜測試位置（車內推搖到達測試位置時，會發出“卡嗒”的扣鎖聲），取出車內推搖并關閉車內推搖操作活門。
這時斷路器處于開關箱的測試位置，屬于停電待用狀態（冷備用）。再送電時，可省略送電作業程序的一、二、三步。
KYN28型手車拉出機箱的操作。
?。?）當斷路器手車（或PT手車、隔離器手車、熔斷器手車）需要拉出機柜時，斷路器操作程序中的所有步驟都應該先完成。
當需進行接地刀合閘操作時，應先打開接地刀合閘的活門，用接地刀操作手柄（順時針方向）使接地刀合閘，取出接地刀操作手柄，確認接地刀已合閘。（如果不需要接地刀合閘，則可不進行此操作）
打開開關柜前門（斷路器室門），拔下手車上的二號個插頭。
4.將手車運轉小車放置并鎖定在開關柜前指定位置；通過運轉小車鎖孔，將手車的左右把手同時向內拉至把手Ⅱ位置，將手車拉出到運轉小車上，將手車的左右把手同時向外推至把手Ⅰ位置，從而可靠地鎖定手車。
檢查開關柜的上下靜觸頭保護活門處于自動關閉位置，關閉KYN28-12前門（斷路器室門）。
KYN28型高壓纜車機房的檢修運行。
完成斷電作業程序中的所有步驟。
打開接地刀操作活門，用接地刀操作手柄（順時針方向）使接地刀進入合閘狀態，取出接地刀操作手柄，確認接地刀已進入合閘狀態。這時電纜的出線側已經全部地接地了。
三、打開開關柜后門（纜房門），使用高壓驗電裝置對纜房門內所有導電部件進行檢查和確認，確認電纜房內全部導電部件已全部斷電后，檢修人員即可進入纜房門進行檢修。
以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
