關于電力設備廠家，電力系統是非常重要的，其安裝調試工作對技術水平的要求很高，因此需要著重抓好驅動電路的構建工作。當驅動信號不能順利輸入時，就會造成機械硬件的動作滯后，使電氣設備的運行缺乏一致性。下面小編告訴大家電力設備廠家的安裝調試技術有哪些？
一、電力系統電氣設備綜合安裝調試概況。
1.1構成驅動電路的要求。
逆變電路采用整流式濾波，再加上電流互感器的作用，直流電將形成多個通道，并有序地進入驅動電路。在獲得可靠電源支持的基礎上，實現電路的穩定運行，正向電壓18V，負向電壓-5V。為了保持IGBT的穩定性，還需要施加驅動電壓，設置在5V以下。
1.IGBT的切換特性和要求。
IGBT指的是絕緣柵雙極晶體管，它具有顯著的開關特性，當開發驅動電路時，需要充分考慮到通路狀況、元件耐壓峰值等因素。當正偏壓UGE保持特定值不變時，通態電壓UCE能有用地抵抗其它因素的干擾，表現出與集電極電流同增同減的變化趨勢，且隨著反應時間的延長，由UCE引起的導通損耗逐漸增大。在高壓環境下容易引起元件損傷，為了避免此問題，宜選用門極電壓在25V以內。
3.系列電阻的影響。
IGBT包含多個工作狀態，在切換時需要門極阻抗的支持。選擇門極電阻元件阻值較大的話，IGBT的工作效率就會降低；相反，阻值較小的話，線路的過流就會大幅度增加，這對電路的穩定運行不利，造成IGBT誤判通路和產生明顯的噪聲。
IGBT是典型的電壓型元件，電壓觸發是實現IGBT通斷的重要手段。上限承載電壓為5.5V的IGBT將以串聯方式在輸入端設置兼容負載。由于IGBT具有很高的靈敏度，在柵極電荷過度聚集的環境中，IGBT的觸發概率會明顯增加。所以在構造驅動電路時，不能只考慮穩定問題，還要盡量減少連接線的數量。
柵極的驅動電壓源效率更高，整體穩定性相對好，在它的作用下能保持IGBT的飽和狀態，有助于減輕器件的損耗。在交變通斷過程中，IGBT會出現損耗現象，因此需要使用小容量的電流源。
驅動電路的工作特點是它能輸出較寬的脈沖頻率，因此需要保持電路的獨立性。換句話說，驅動電路需要作為單獨的部件使用。
二、電氣設備安裝工藝。
2.1配電箱安裝技術要點。

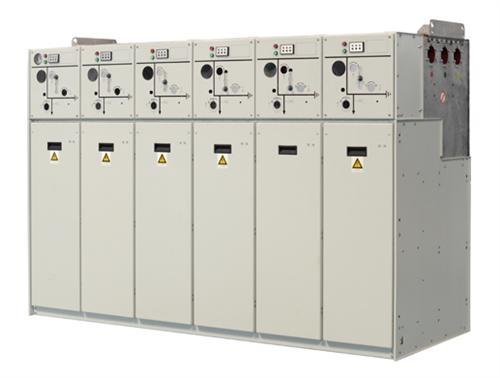

埋設和安裝基礎型鋼是配電柜設備安裝過程中的一項工作，為了保證埋設基礎型鋼的質量，從而提高10kV配電柜安裝的穩定性，在安裝基礎型鋼時，應注意型鋼中心線的埋設和管理，嚴格按照施工規范進行施工。應注意天氣情況，結合天氣預報信息，制定配電網設備安裝計劃，選擇天氣條件較好的季節搬運安裝設備，做好設備的防護，防止設備受潮。裝運設備及配電柜時，應確保設備處于平穩狀態，防止彼此之間或其它因素的碰撞，當設備及配電柜運到施工現場后，應對其進行檢查，確定型號類型及是否有質量問題，待檢查無誤后，按安裝圖紙及規范進行安裝，不得隨意變換安裝順序和位置，確保配電柜安裝后達到設計要求的效果。另外，應特別重視首臺配電柜的安裝質量，保證安裝位置的準確性，以便對其余配電柜的安裝和調整提供參考。
2變壓器安裝的技術要點。
變電站的變壓器是變電站的重要硬件組成部分，其地位突出，其工作質量直接關系到變電站的整體運行狀況。為此，在安裝前要把準備工作落實到位，做好施工圖紙的審核及技術交底，幫助施工人員正確理解設計圖紙，把握施工技術要點。變壓器在安裝過程中，應安排專業人員全程監督，詳細檢查各項目的運行情況，消掉隱患，及時解決存在的問題。
2.3安裝隔離開關的技術。
裝上隔離開關時，應適當用力，確保內部齒輪吻合，避免造成三相電流不同步現象；三相刀閘位于中心線，保持水平面相同，間距也基本一致；注意動靜觸頭接觸情況，保證接頭插入深度適中，定期清洗，涂上潤滑油，確保動靜觸頭接觸良好。
2.4高架線路
對于架空線所用材料的質量應保證，鋁絞線比較適合，截面≥50mm2；或者選用鋼芯鋁絞線，此時應保證截面≥35mm2。除對導線截面進行控制外，還應分析導線的上限負載能力、電壓損失量（控制在額定電壓的5%以內）、機械強度等，使其全面滿足設計要求。
電力系統電力設備調試技術要點分析。
建立以IGBT為核心的驅動電路，需要以保證系統安穩的運行為前提，使工作時間減少化，提高經濟效益。目前，各種類型的驅動電路在實際運行中都存在著不同程度的問題，本文綜合考慮了前面提到的驅動電路要求，這里選擇了HCPL-316J光電耦合驅動器件，圍繞該器件展開驅動電路的搭建工作。
以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
