關于真空斷路器廠家，詳細分析了真空斷路器合閘線圈燒毀的原因，并針對故障原因提出了減少類似故障的措施，以期達到減少類似故障的目的。對濟寧供電公司管轄下的變電站實施了防治措施，并對實施一年的效果進行了分析。下面小編告訴大家關于真空斷路器廠家盤管燒毀原因及措施！

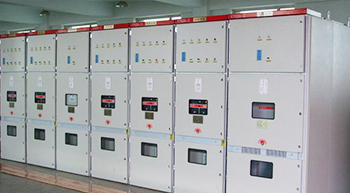

目前運行的10kV和35kV變電所的開關柜基本上是以開關柜為主，開關柜多為彈簧式真空斷路器，通過統計發現，濟寧市轄區內29個變電所中，10kV和35kV側斷路器90%以上都是彈簧式斷路器，近年來多次發生合閘線圈燒毀的故障，平均每年約有20起故障發生，這些故障的發生增加了檢修工作量、生產成本以及非計劃停電，直接影響電力系統的供電可靠性。
的VD4型真空斷路器為例，對其燒毀的原因進行了分析，提出了有用的措施，盡量減少類似故障的發生，以提高電力系統供電可靠性。
合閘原理。
合閘盤管。
如圖1所示，VD4合閘線圈工作于220V直流系統中，其結構與步進電機相似，定子線圈通電后產生旋轉磁場，驅動轉軸旋轉，轉軸旋轉角度極小，僅為30°左右，轉軸帶動連桿轉動，然后打開合閘脫扣器，釋放蓄能簧進行合閘。彈簧式儲能機構在合閘后再次進行儲能，驅動合閘線圈轉軸回到合閘前的位置。
VD4關閉線圈圖1。
二個合閘環的示意圖。
圖2合閘回路示意圖。
如圖2所示，當手車在工作位置時，限位開關BT1關閉，合閘閉鎖RL1電磁鐵，合閘閉鎖輔助開關BL關閉。在按下合閘鍵后，合閘線圈通電并帶動合閘脫扣器進行合閘，同時，斷路器的主軸聯動輔助開關動作，BB1的常閉觸點斷開，合閘線圈斷電，合閘結束。
斷路器盤管燒毀原因分析。
一合閘線圈運動原理。
合閘線圈連接在直流控制回路中，不是斷路器動作的直接動力，斷路器動作依賴儲能彈簧的能量，合閘線圈只負責打開合閘脫扣器釋放儲能彈簧。合閘線圈的工作時間很短，一般是幾十個毫秒，合閘線圈只需要在這一刻為打開合閘脫扣器提供動力即可。
這種能量來自合閘線圈的旋轉磁場，即通過合閘線圈的電流，因此合閘線圈的額定電流較小，且工作時間較短。因此，當合閘線圈通過較大電流或長期通電時，線圈就會發熱燒壞。
二燃燒原因分析。
根據對合閘線圈的動作原理進行分析，總結出燒毀合閘線圈的原因如下：
（1）斷路器的操作機構故障，如斷路器本體的內導桿和傳動連桿、與合閘線圈相連接的傳動連桿、合閘閉鎖電磁鐵的輔助開關卡澀或動作不可靠，都會導致開關產生拒合閘故障，此時合閘線圈經過額定電流，但不能釋放能量儲存彈簧的能量，進而燒毀線圈，通過調查統計，這類故障發生的概率很大。
.彈簧蓄能器失常，造成此原因的情況有蓄能器損壞，蓄能器彈簧損壞，輔助開關與蓄能器連接失效。當彈簧不能儲存能量時，合閘線圈就會持續通電而導致損壞。
與斷路器主軸連接的輔助開關工作不正常，如圖2所示輔助開關BB1在正常合閘后常閉觸點應被切斷，如果輔助開關不能切斷常閉觸點，合閘線圈將繼續通電，導致線圈燒毀。
（4）。當合閘線圈電阻增大時，通過合閘線圈的電流會減少，因為磁場是由電流形成的，由合閘線圈產生的磁場也會減少，如果合閘線圈產生的力不夠，不能正常打開合閘斷路器，則會燒壞合閘線圈。
防止合閘線圈燒毀的措施
根據上述四種故障的原因，通過統計，發現di一種故障的原因占了70%以上，本文著重研究了這種故障的措施，這種故障基本上都是機械故障，主要原因是傳動機構的卡澀，可以充分利用春秋兩次檢修的機會，對彈簧操動機構的斷路器進行機構清洗，對di一種故障中提到的關鍵部位進行清洗潤滑，裸露在外的傳動機構可利用凡士林潤滑，對不方便涂抹凡士林的部位，可使用WD-40潤滑劑加延長噴管進行潤滑。
針對彈簧不儲存能量的情況，目前多發生在無人值班變電站，要求調度人員加強遙信監控，確保彈簧已儲存能量后再執行合閘命令，目前有許多斷路器在合閘回路中串接蓄能器輔助開關的常開點。這種輔助開關是VD4型開關串接而成，但開關操作頻繁，輔助開關動作也頻繁，損損率較高，需要加強輔助開關的維護，定期更換。
總結。
文章以VD4型斷路器為例，分析了彈簧操動機構和斷路器合閘線圈的燒毀故障，指出故障原因主要是操動機構機械故障、輔助開關故障、蓄能器故障和線圈本身電阻變化故障，并針對故障的主要原因提出了措施。
濟寧供電公司所管轄的變電所從去年春檢開始實行了這些防治措施，從去年下半年到現在，合閘線圈燒毀的故障減少了60%，大大減少了檢修工作量，節約了近萬元的檢修費用，同時也提高了供電可靠性。
以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
